产品名称：SKA、2BV水环式真空泵
流量范围：
扬程范围：
使用温度：
输送介质：
工作压力：
过流材质：
0

【2BV型水环式真空泵】产品简介：可做304、316不锈钢材质，电机可以配套防爆电机
2BV型水环式真空泵，也为SKA型水环真空泵（简称：2BV真空泵或SKA真空泵、适于抽除气体和水蒸汽。吸气压力可以达到33mbar绝压（97%真空度）。真空泵为机泵同轴的单级泵，轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

【2BV型水环式真空泵】使用范围：
2BV型水环式真空泵及压缩机被广泛用于石油化工、制药、食品、制糖工业等领域，由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生危险，其应用更加广泛。

2BV型水环式真空泵的主要应用领域
真空过滤	（化学制品过滤厂，化学制品处理厂，铁矿厂，采矿业，磷肥厂，造纸厂，家禽加工厂，选煤厂）	蒸汽回收
		水泵引水
		冷凝器水箱补水
真空蒸馏	（牛奶厂，食品厂，化工厂，纸浆厂）	烘干
真空消毒	（医院，医务室，实验室）	木材处理/干燥
挤出成型	（塑料行业）	医药/实验室真空
成型	（塑料，聚乙烯，橡胶，轮胎等制造业）	溶剂回收
浸渍	（食品加工，木器加工，纺织厂，胶合板厂，电线杆的制造等）	土壤净化
浸渍	（食品加工，木器加工，纺织厂，胶合板厂，电线杆的制造等）	真空包装
液体脱气	（食品加工，水软化，瓶装厂）	萃取
压缩空气再生	（纸浆，钢铁，汽车，玻璃，化工）	制革
食品加工	（食品加工厂，牛奶厂）	罐装

【2BV型水环式真空泵】结构及特点：
△ 机泵同轴式直联设计，节省空间，易于安装。
△ 采用机械密封作为标准配置，消除了泄露，维护简便。
△ 运行平稳，噪音可低至62分贝
△ 统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质则更适用于更为苛刻的应用
△ 独特的柔性排气口设计，不会产生过压缩，确保了2BV在其性能范围内效率最佳。

【2BV型水循环真空泵】性能参数：

产品型号	极限压力 Mbar(Pa)	大气量 M3/min	功率 KW	转速 Rpm	水耗量 L/min	噪声 dB(A)	重量 Kg
2BV2060	33(3300)	0.45	1.1	2880	~2	62	20
2BV2061	33(3300)	0.87	1.5	2880	~2	65	22
2BV2070	33(3300)	1.33	2.35	2880	~2.5	66	31
2BV2071	33(3300)	1.83	3.85	2880	~4.2	72	42
2BV5110	33(3300)	2.75	4	1450	~7	63	78
2BV5111	33(3300)	3.83	5.5	1450	~8.5	68	100
2BV5121	33(3300)	4.68	7.5	1450	~10	69	145
2BV5131	33(3300)	6.68	11	1450	~15	73	165
2BV5161	33(3300)	8.3	15	970	~20	74	252
2BV6110	33(3300)	2.75	4	1450	~7	63	107
2BV6111	33(3300)	3.83	5.5	1450	~8.5	68	142
2BV6121	33(3300)	4.68	7.5	1450	~10	69	198
2BV6131	33(3300)	6.68	11	1450	~15	73	238
2BV6161	33(3300)	8.3	15	970	~20	74	350

注：1、表中所列数据在下列技术条件下测出：
① 大气压力101325Pa（1013mbar）
② 进水温度15℃
③ 吸入空气温度20℃
④ 空气相对湿度70%
2、性能允许偏差±10%

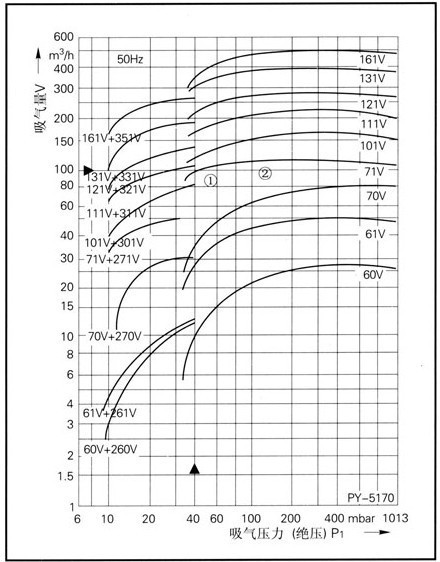

【2BV型水环式真空泵】性能曲线图：
SKA(2BV)水环真空泵性能曲线

【2BV型水环式真空泵】选型示例:
①设计点参数：
吸气量V=100m3／h
吸气压力P1=40mbara
②其余参数同标准状态(见注)
选择与设计点①最接近的一条曲线
③本例中为71V
根据曲线编号查出相应的产品型号
(即定货号，但仅限于标准型)如本例中可从71V查得泵型为2BV2071-ONC06-IP
注：该性能曲线是在吸入介质为20℃的饱和空气，工作液温度过15℃，排气压力1013mba的状态下得到的。性能允许差±10％。图中左侧为配用大气喷射器的性能曲线。

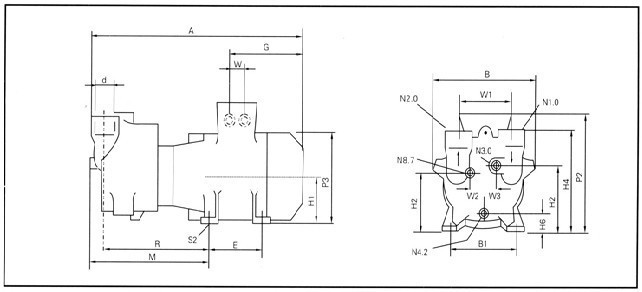

【2BV型水环式真空泵】安装尺寸图：
2BV2外形尺寸图（单位：mm）：
SKA2(2BV)水环真空泵外形尺寸图

型号	曲线编号	A	B	B1	E	H1	H2	H3	H4	H6	M	P2	P3
2BV2-060	60V	455	186	140	100	90	118	126	195	37.5	244	250	180
2BV2-061	61V	476	186	140	100	90	118	195	195	37.5	263	250	180
2BV2-070	70V	545	223	160	140	222	100	128	222	33	280	270	203
2BV2-071	71V	566	223	234	190	140	112	140	234	45	309	300	225

型号	曲线编号	R	S2	W1	W2	W3	d	N3．0	N4.2	N8.7
2BV2-060	60V	217	φ10	110	25.5	21	G1	G3/877	G1/4"	G3/8”
2BV2-061	61V	236	φ10	110	25.5	21	G1	G3/877	G1/4"	G3/8”
2BV2-070	70V	252	φ12	110	33	27	G11/2"	G3/877	G1/4"	G3/8”
2BV2-071	71V	278	φ12	110	33	27	G11/2"	G3/877	G1/4"	G3/8”

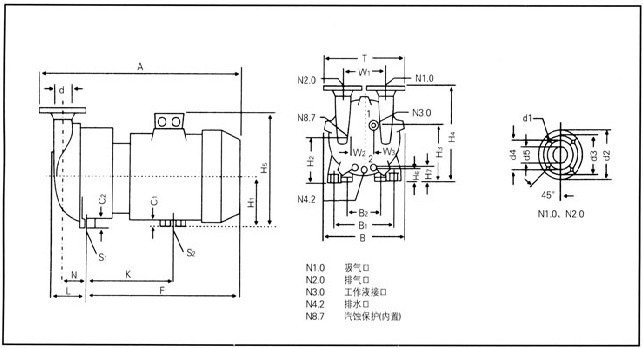

2BV5外形尺寸图（单位：mm）：
SKA5（2BV）水环真空泵外形尺寸

型号	曲线编号	A	B	B1	B2	C1	C2	H1	H2	H3	H4	H5	H6	H7	K	L
2BV5110-OKC	101V	637	325	255	190	41	26	140	156	202	361	328	38	57	342	130
2BV5111-0KC	111V	672	325	265	216	38	26	150	166	212	371	363	48	68	348	130
2BV5121-OKC	121V	771	347	265	216	36	26	150	167	217	385	363	39	60	430	147
2BV5131-OKC	131V	852	377	300	254	35	30	175	194	249	427	435	53	76	477.5	147
2BV5161-0KC	161V	1044	479	370	389	52	30	210	225	303	521	485	51	80	570	201

型号	曲线编号	F	N	S1	S92	T	d1	d2	d3	d4	d5
2BV5110-0KC…	101V	464	92	φ12X23	φ12	340	19	160	123	97	52
2BV5111-OKC…	111V	500	92	φ12X23	φ12	340	19	160	123	97	52
2BV5121-0KC…	121V	584	97	φ12X23	φ12	382	19	182	142	113	66.5
2BV5131-OKC…	131V	658,5	103	φ12X23	φ14	382	19	182	142	113	66.5
2BV5161-OKC…	161V	808	138	φ15×27	φ14	450	22	200	156	130	80

型号	曲线编号	W1	W2	W3	"d(N1.0,N2.0)"	N3．0	N4.2	N8.7
2BV5110-OKC…	101V	180	52	27	"DN50/2”	G3/4" (丝长24)	G3/8" (丝长25)	G3/8" (丝长11)
2BV5111-OKC…	111V	180	52	27	"DN50/2”	G3/4"(丝长24)	G3/8" (丝长25)	G3/8" (丝长11)
2BV5121-OKC…	121V	200	57	29	"DN65/21/2”	G3/4" (丝长24)	G3/8" (丝长25)	G3/8" (丝长11)
2BV5131-OKC…	131V	200	62.5	32	"DN65/21/2”	G3/4" (丝长24)	G3/8"(丝长25)	G3/8" (丝长11)
2BV5161-OKC…	161V	250	81	41	"DN80/3"	G3/4" (丝长24)	G3/8" (丝长25)	G3/8" (丝长11)
