产品名称：CYZ-A型自吸式离心油泵
流量范围：3.2～500 m3/h
扬程范围：12～80 M
使用温度：-20℃～105℃
输送介质：清水油酸液碱液
工作压力：1.6MPa
过流材质：不锈钢、铸铁
0

产品概述

CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如输送化工液体可改用耐腐蚀机械密封。

产品特点

1、该泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好，

2、该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

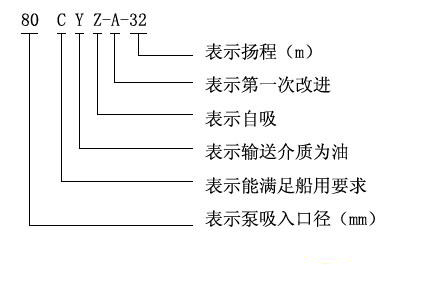

型号意义

性能参数

型号	电机功率 (kw)	转速（r/min）	口径 (mm)	流量 (m 3 /h)	扬程 (m)	自吸高度 (m)
25CYZ-A-20	1.1	2900	25	3.2	20	6
25CYZ-A-20	1.5	2900	25	3.2	32	6
32CYZ-A-20	3	2900	32	3.2	50	6
40CYZ-A-20	1.5	2900	40	6.3	20	5
40CYZ-A-32	2.2	2900	40	6.3	32	5
40CYZ-A-40	4	2900	40	10	40	5
40CYZ-A-50	4	2900	40	6.3	50	5
50CYZ-A-12	1.5	2900	50	12.5	12	5
50CYZ-A-20	2.2	2900	50	15	20	5
50CYZ-A-30	3	2900	50	12.5	30	5
50CYZ-A-35	4	2900	50	12.5	35	5
50CYZ-A-40	4	2900	50	10	40	5
50CYZ-A-50	5.5	2900	50	12.5	50	5
50CYZ-A-60	7.5	2900	50	12.5	60	5
50CYZ-A-75	11	2900	50	15	75	5
65CYZ-A-15	3	2900	65	30	15	4
65CYZ-A-32	5.5	2900	65	25	32	5
65CYZ-A-50	7.5	2900	65	25	50	5
65CYZ-A-70	15	2900	65	25	70	5
80CYZ-A-13	3	2900	80	35	13	3.5
80CYZ-A-17	4	2900	80	43	17	3.5
80CYZ-A-22	5.5	2900	80	40	22	3.5
80CYZ-A-25	7.5	2900	80	50	25	4
80CYZ-A-32	7.5	2900	80	50	32	4
80CYZ-A-40	11	2900	80	50	40	4
80CYZ-A-55	18.5	2900	80	60	55	4.5
80CYZ-A-70	22	2900	80	60	70	4.5
100CYZ-A-20	7.5	2900	100	80	20	3.5
100CYZ-A-25	11	2900	100	100	25	4.5
100CYZ-A-32	15	2900	100	100	32	4.5
100CYZ-A-40	18.5	2900	100	100	40	4.5
100CYZ-A-50	22	2900	100	100	50	4.5
100CYZ-A-65	30	2900	100	100	65	4.5
100CYZ-A-75	30	2900	100	100	75	4.5
150CYZ-A-20	18.5	1450	150	180	20	4.5
150CYZ-A-30	30	1450	150	170	30	4.5
150CYZ-A-45	37	2900	150	160	45	4.5
150CYZ-A-55	45	2900	150	160	80	4.5
150CYZ-A-65	55	2900	150	170	65	4.5
150CYZ-A-80	55	2900	150	160	80	4.5
200CYZ-A-32	90	1450	200	400	32	4.5
250CYZ-A-50	90	1450	250	400	50	4.5
300CYZ-A-50	110	1450	300	500	50	4.5

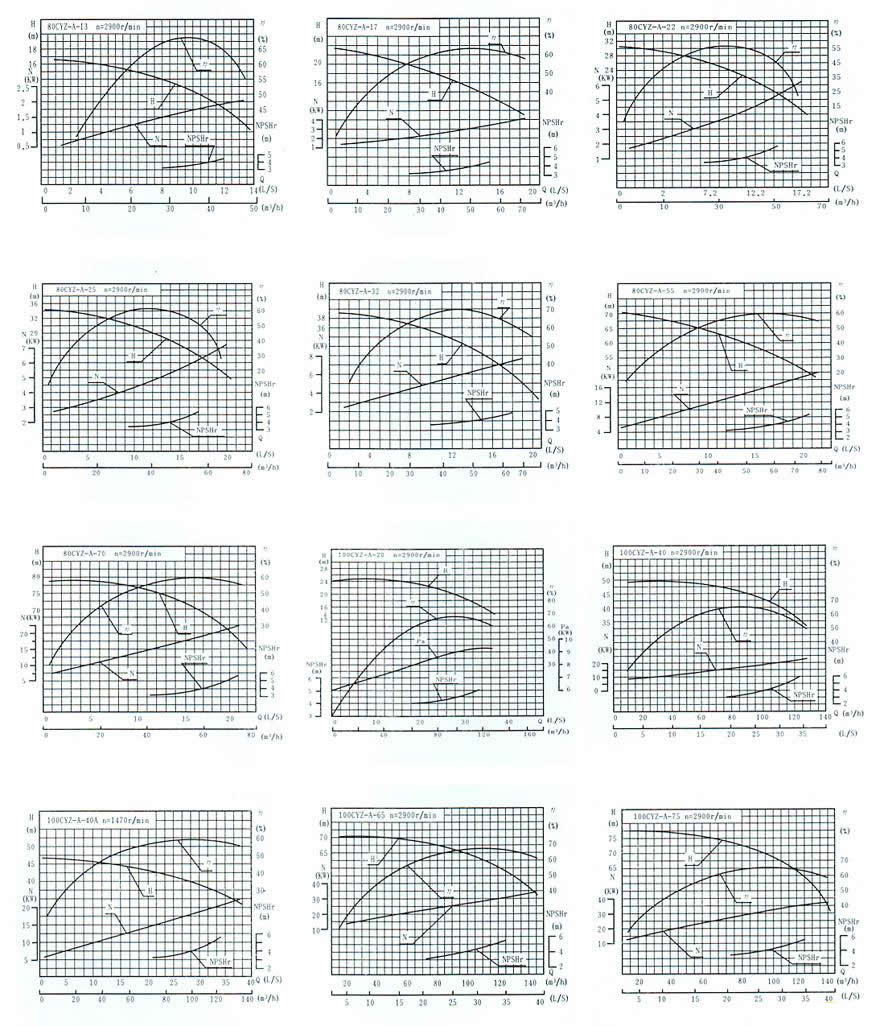

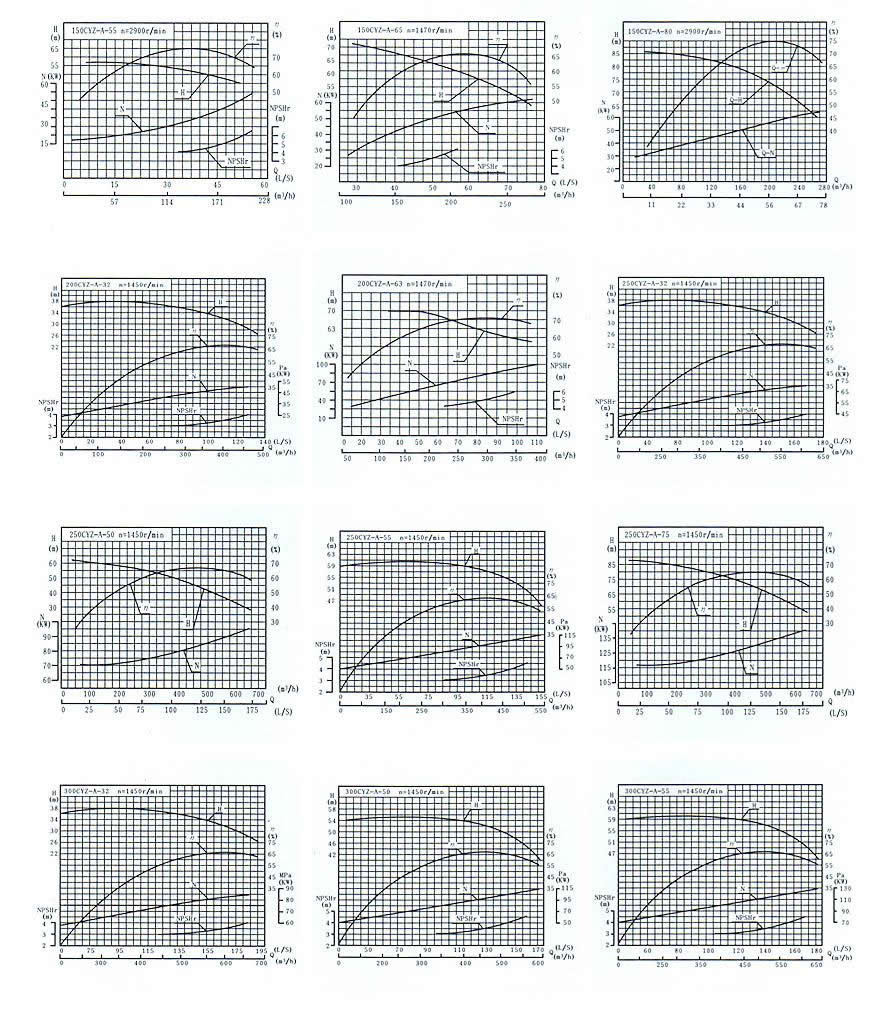

性能曲线图

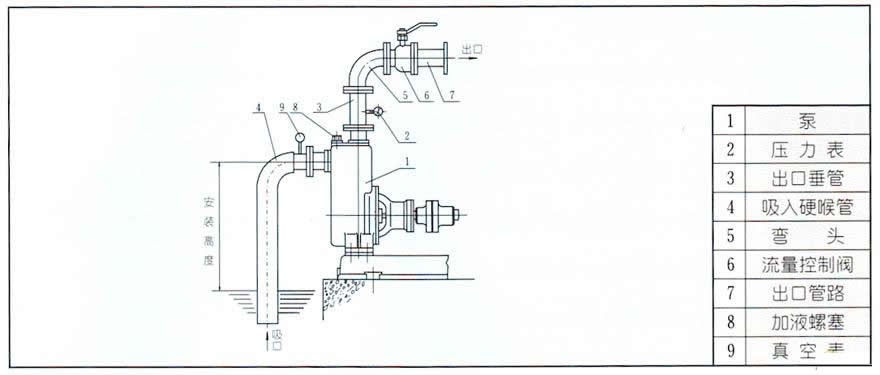

安装方式

1.在油泵与电动机直联传动时.应注意泵轴与电动机输出的同轴度：泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。

2.泵联轴器必须用螺母紧固好，并锁紧螺母.谨防螺母松动，否则易引起叶轮窜动.造成机械故障。

3.为使泵体内能够保持一定的储存液.以达到较好的自吸能力和防止机械密封的干磨擦.必须使泵的迸口高于泵轴中心线。

4.吸入管路的安装应注意：

a. 吸入口的安装高度尽量不超过5米，在条件许可时，吸入口的安装高度应尽可能地低于油库最低储油面.并尽量缩短吸入管的长度，少装弯头.这样有利于缩短自吸吋间.提高扫舱功能。

b. 吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路不允许有漏气现象存在。

c. 应防止泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍，过滤器应定期检査。

d. 吸入管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。

5.泵在安装时.应使泵及管路的靜电接地电阻达到其规定要求。

6.安装时应严格检査泵壳及管路中有无石块，铁砂等杂物。

7.校正泵联轴器及电机动眹轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。

8.在机组实际运转3-4小吋后，作最后检査，如无不良现象.则认为安装已妥，在试运转中应检査轴承的温度，轴承体的溫度不宜超过70℃ 。

9.该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为Φ12的胶管或塑料管之用，其螺纹尺寸为M12×1.75。

10.在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时，应在泵的出口处加接排气小管及阀。

起动与停车

（一）、起动前的准备及检査工作：

1，本系列油泵，根据泵的工作运转状况，分别采用优质钙基黄油和10号机油进行润滑，如果采用黄油润滑的泵应定期向轴承箱内加注黄油，采用机油润滑的泵.如果油位不足，则加足之。

2，检査泵壳内的储液是否高于叶轮的上边缘.如若不足.可以从泵壳上的加液口处直接向泵体内注入储液，不应在储液不足的惰况下启动运转，否则泵不能正常工作，且易损坏机械密封。

3 ，检査泵的转动部件是否有卡住磕碰现象。

4 ，检査泵体底脚及各眹结处螺母有无松动现象。

5 ，检査泵轴与电动机主轴的同轴度或平行度。

6，检査逬口管路是否漏气，如有漏气，必须设法排除。

7，打开吸入管路的阀门，稍开（不要全开）出口控制阀。

（二）、起动及搡作：

1，起动油泵.注意泵轴的转向是否正确。

2，注意转动时有无不正常的声响和振动。

3，注意压力表及真空表读数.起动后当压力表及真空表的读数经过一段吋间的波动而指示稳定后. 说明泵内已经上液，油泵迸入正常输油作业。

4，在泵进入正常输油作业前即自吸(或扫舱)过程中，应特别注意泵内油温升高惰况，如果这个过程过长，泵内油溫过高，则停泵检査其原因。

5，如果泵内液体温度过高而引起自吸困难.那么可以暂时停机.利用吐出管路中的液体倒流回泵内或向泵体上的加储液口处直接向泵内补充液体.使泵内液体降溫.然后起动即可。

6，调节出口控制阀，使压力表读数指到规定区域.避免油泵在规定区域的下限范围内工作.以防因轴功率过大而引起电动机过载.或因流量过大而使泵产生汽蚀，影响泵的正常运转.使泵强烈振动. 发出矂声。输送各种油料时的压力的使用范围可参阅《各种液体压力控制范围表》。

7，泵在工作过程中如发生强烈振动和矂声，有可能是泵发生汽蚀所致，汽蚀产生的原因有两种：

一是迸口管流速过大.；二是吸程过高。流速过大时可调节出口控制阀，升高压力表读数，在逬口管路有堵塞时则应及时排除；吸程太高时可适当降低泵的安装高度。

8，泵在工作过程中因故停泵.需再起动时，出口控制阀应稍开（不要全闭），这样既有利于自吸过程中气体从吐出口排出.又能保证泵在较轻的负荷下启动。

9，注意检査管路系统有无渗漏现象。

（三）、停泵：

1 ，首先必须关闭吐出管路上的闸阀。

2，使泵停止转动，

3，在寒冷季节，应將泵体内的储液和轴承体冷却室内的水放空，以防冻裂机件

结构说明

该泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成. 泵正常起动后.叶轮将吸入室所存的液体及吸入管路中的空气一起吸入.并在叶轮内得以完全混合. 在离心力的作用下，液体夹带着气体向涡卷室外缘流动.在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管迸入气液分离室。此吋，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次迸入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合.在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地迸行下去.吸入管路中的空气不断减少，直到吸尽气体.完成自吸过程.泵便投入正常作业。因为该泵具有这种独特的排气能力，所以此泵能输送含有气体的液体，无需安裝底阀.使用在油轮上时具有良好的扫舱功能。

在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃吋.可在冷却室处通过任意一只冷却液管接头.注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环.前密封环装在泵体上.后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能吋.应给予更換。

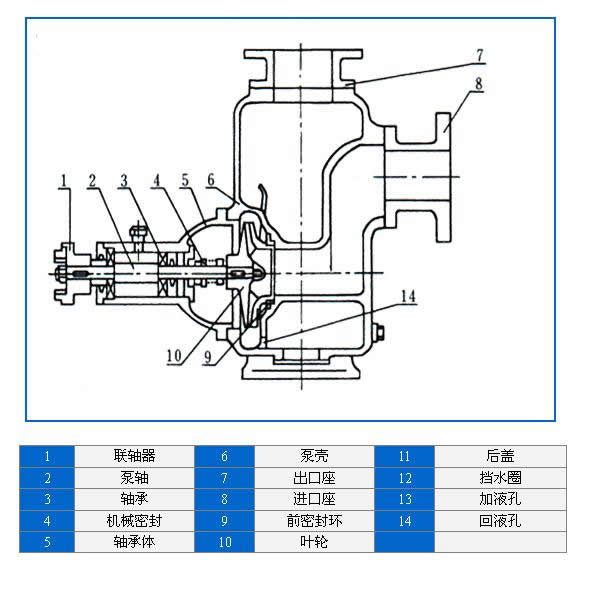

CYZ-A型自吸式离心油泵（结构图）
