消防泵系列

产品名称：XBD-L型立式单吸多级分段式消防泵
流量范围：14.4～360 m3/h
扬程范围：16～225 M
使用温度：≤80℃
输送介质：清水
工作压力：1.6MPa
过流材质：铸铁
0

产品概述

XBD-L型立式单吸多级分段式消防泵组，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统管道增压送水，也适用于工业和城市给排水，高层建筑增压送水、运距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

本公司生产的XBD-L型系列消防泵其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

产品特点

1、泵机构紧凑、体积小、外形美观，其立式机构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

2、泵吸入口和吐出口均水平方向，简化了管路的连接。

3、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。

4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。

5、泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

技术参数

流量：4-100L/S；

压力：0.16-2.25Mpa；

功率：3-200KW；

转速：1450r/min；

口径：ф50-ф200mm；

温度范围：≤80℃。

型号意义

性能参数

型号	流量Q		扬程 (m)	转速 (r/min)	效率 (%)	功率(Kw)		汽蚀余量 (m)
型号	(L/s)	(m 3 /h)	扬程 (m)	转速 (r/min)	效率 (%)	轴功率	配套功率	汽蚀余量 (m)
XBD2.2/5-50×2	5	18	22	1480	55	1.9	3	2.6
XBD3.3/5-50×3	5	18	33	1480	55	2.9	4	2.6
XBD4.4/5-50×4	5	18	44	1480	55	3.9	5.5	2.6
XBD5.5/5-50×4	5	18	55	1480	55	4.9	5.5	2.6
XBD6.6/5-50×6	5	18	66	1480	55	5.8	7.5	2.6
XBD7.7/5-50×7	5	18	77	1480	55	6.8	7.5	2.6
XBD8.8/5-50×8	5	18	88	1480	55	7.8	11	2.6
XBD9.9/5-50×9	5	18	99	1480	55	8.8	11	2.6
XBD11/5-50×10	5	18	110	1480	55	9.8	11	2.6
XBD2.6/10-65×2	10	36	26	1480	60	4.3	5.5	3.0
XBD3.9/10-65×3	10	36	39	1480	60	6.4	7.5	3.0
XBD5.2/10-65×4	10	36	52	1480	60	8.5	11	3.0
XBD6.5/10-65×5	10	36	65	1480	60	10.6	15	3.0
XBD7.8/10-65×6	10	36	78	1480	60	12.8	15	3.0
XBD9.1/10-65×7	10	36	91	1480	60	14.9	22	3.0
XBD10.4/10-65×8	10	36	104	1480	60	17.0	22	3.0
XBD11.7/10-65×9	10	36	117	1480	60	19.1	22	3.0
XBD13/10-65×10	10	36	130	1480	60	21.3	30	3.0
XBD4/15-80×2	15	54	40	1480	70	8.4	11	2.2
XBD6/15-80×3	15	54	60	1480	70	12.6	15	2.2
XBD8/15-80×4	15	54	80	1480	70	16.8	22	2.2
XBD10/15-80×5	15	54	100	1480	70	21.0	30	2.2
XBD12/15-80×6	15	54	120	1480	70	25.2	30	2.2
XBD14/18-80×7	15	54	140	1480	70	29.4	37	2.2
XBD16/15-80×8	15	54	160	1480	70	33.6	45	2.2
XBD18/15-80×9	15	54	180	1480	70	37.8	45	2.2
XBD20/15-80×10	15	54	200	1480	70	42	55	2.2
XBD4.4/25-100×2	25	90	44	1480	70	15.4	22	2.5
XBD6.6/25-100×3	25	90	66	1480	70	23.1	30	2.5
XBD8.8/25-100×4	25	90	88	1480	70	30.8	37	2.5
XBD11/25-100×5	25	90	110	1480	70	38.5	45	2.5
XBD13.2/25-100×6	25	90	132	1480	70	46.2	55	2.5
XBD15.4/25-100×7	25	90	154	1480	70	54.0	75	2.5
XBD17.6/25-100×8	25	90	176	1480	70	61.7	75	2.5
XBD19.8/25-100×9	25	90	198	1480	70	69.4	75	2.5
XBD22/25-100×10	25	90	220	1480	70	77.1	90	2.5
XBD4/40-150×2	40	144	40	1480	78	20.1	30	2.8
XBD6/40-150×3	40	144	60	1480	78	30.2	37	2.8
XBD8/40-150×4	40	144	80	1480	78	40.3	45	2.8
XBD10/410-150×5	40	144	100	1480	78	50.3	55	2.8
XBD12/40-150×6	40	144	120	1480	78	60.4	75	2.8
XBD14/40-150×7	40	144	140	1480	78	70.4	90	2.8
XBD16/40-150×8	40	144	160	1480	78	80.5	90	2.8
XBD18/40-150×9	40	144	180	1480	78	90.5	110	2.8
XBD20/40-150×10	40	144	200	1480	78	100.0	132	2.8
XBD3.8/45-150×2	45	162	38	1480	78	21.4	30	3.3
XBD5.7/45-150×3	45	162	57	1480	78	32.2	37	3.3
XBD7.6/45-150×4	45	162	76	1480	78	42.9	45	3.3
XBD9.5/45-150×5	45	162	95	1480	78	53.7	75	3.3
XBD11.4/45-150×6	45	162	114	1480	78	64.4	75	3.3
XBD13.3/45-150×7	45	162	133	1480	78	75.2	90	3.3
XBD15.2/45-150×8	45	162	152	1480	78	85.9	90	3.3
XBD17.1/45-150×9	45	162	171	1480	78	96.7	110	3.3
XBD19/45-150×10	45	162	190	1480	78	107.4	132	3.3
XBD4.2/75-200×2	75	270	42	1480	77	40.7	45	4.5
XBD6.3/75-200×3	75	270	63	1480	77	61.0	75	4.5
XBD8.4/75-200×4	75	270	84	1480	77	81.3	110	4.5
XBD10.5/75-200×5	75	270	105	1480	77	101.6	132	4.5
XBD12.6/75-200×6	75	270	126	1480	77	112.0	160	4.5
XBD14.7/75-200×7	75	270	147	1480	77	142.3	160	4.5
XBD16.8/75-200×8	75	270	168	1480	77	162.6	200	4.5
XBD4/80-200×2	80	288	40	1480	78	40.2	55	5
XBD6/80-200×3	80	288	60	1480	78	60.4	75	5
XBD8/80-200×4	80	288	80	1480	78	80.5	110	5
XBD10/80-200×5	80	288	100	1480	78	100.6	132	5
XBD12/80-200×6	80	288	120	1480	78	120.7	160	5
XBD14/80-200×7	80	288	140	1480	78	140.9	160	5
XBD16/80-200×8	80	288	160	1480	78	161.0	200	5
XBD4/85-200×2	85	306	40	1480	78	42.8	55	5.1
XBD6/85-200×3	85	306	60	1480	78	64.1	75	5.1
XBD8/85-200×4	85	306	80	1480	78	85.5	110	5.1
XBD10/85-200×5	85	306	100	1480	78	106.9	132	5.1
XBD12/85-200×6	85	306	120	1480	78	128.3	160	5.1
XBD14/85-200×7	85	306	140	1480	78	149.7	160	5.1
XBD16/85-200×8	85	306	160	1480	78	171.6	200	5.1
XBD3.8/90-200×2	90	324	38	1480	79	44.8	55	5.2
XBD5.7/90-200×3	90	324	57	1480	79	67.2	75	5.2
XBD7.6/90-200×4	90	324	76	1480	79	89.7	110	5.2
XBD9.5/90-200×5	90	324	95	1480	79	112.1	132	5.2
XBD11.4/90-200×6	90	324	114	1480	79	134.5	160	5.2
XBD13.3/90-200×7	90	324	133	1480	79	156.9	200	5.2
XBD15.2/90-200×8	90	324	152	1480	79	179.3	200	5.2
XBD3.7/95-200×2	95	342	37	1480	78	44.2	55	5.3
XBD5.5/95-200×3	95	342	55	1480	78	66.3	75	5.3
XBD7.4/95-200×4	95	342	74	1480	78	88.4	110	5.3
XBD9.2/95-200×5	95	342	92	1480	78	110.5	132	5.3
XBD11.1/95-200×6	95	342	111	1480	78	132.6	160	5.3
XBD13/95-200×7	95	342	130	1480	78	154.7	200	5.3
XBD14.8/95-200×8	95	342	148	1480	78	176.8	200	5.3
XBD3.6/100-200×2	95	342	36	1480	78	45.3	55	5.5
XBD5.4/100-200×3	95	342	54	1480	78	67.9	75	5.5
XBD7.2/100-200×4	95	342	72	1480	78	90.6	110	5.5
XBD9/100-200×5	95	342	90	1480	78	113.2	132	5.5
XBD10.8/100-200×6	95	342	108	1480	78	135.8	160	5.5
XBD12.6/100-200×7	95	342	126	1480	78	158.5	200	5.5
XBD14.4/100-200×8	95	342	144	1480	78	181.1	200	5.5

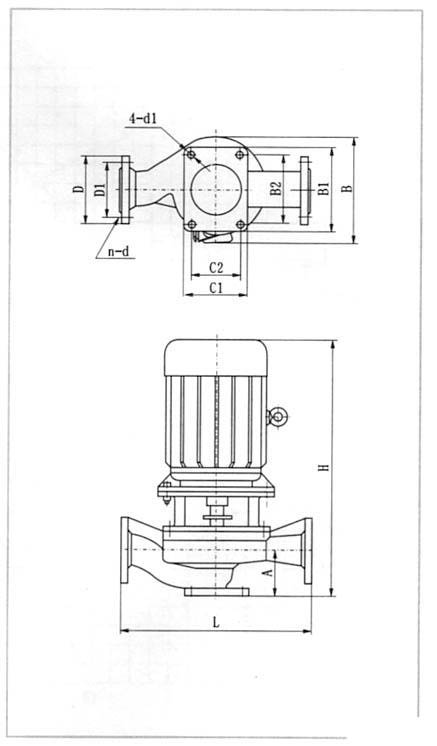

安装尺寸

泵型号

外型尺寸及安装尺寸

进出口法兰尺寸

隔振器(垫）

4-d1

n-d

规格

XBD3.2/100-200L-315

800

530

1075

270

320

210

230

280

4-Φ22

Φ340

Φ295

12-Φ22

JGD3-3

XBD5/100-200L-400

820

595

1120

290

360

225

230

280

4-Φ22

Φ340

Φ295

12-Φ22

JGD3-3

泵型号	外型尺寸及安装尺寸									进出口法兰尺寸			隔振器(垫）
泵型号	L	B	H	C1	B1	A	C2	B2	4-d1	D	D1	n-d	规格
XBD3.2/5-65L-160	380	305	570	140	200	100	100	160	4-Φ18	Φ185	Φ145	4-Φ18	SD61-0.5
XBD5/5-65L-200	400	350	635	140	200	105	100	160	4-Φ18	Φ185	Φ145	4-Φ18	SD61-0.5
XBD8/5-65L-250	460	435	785	160	220	110	120	180	4-Φ18	Φ185	Φ145	4-Φ18	JGD2-3
XBD12.5/5-65L-315	550	510	920	190	280	110	150	240	4-Φ18	Φ185	Φ145	4-Φ18	JGD2-3

泵型号	外型尺寸及安装尺寸									进出口法兰尺寸			隔振器(垫）
泵型号	L	B	H	C1	B1	A	C2	B2	4-d1	D	D1	n-d	规格
XBD5/10-80L-200	450	430	795	140	200	125	100	160	4-Φ18	Φ 200	Φ160	Φ8-Φ18	SD2-3
XBD8/10-80L-250	500	465	870	160	220	130	120	180	4-Φ18	Φ200	Φ160	Φ 8-Φ18	JGD2-3
XBD3.2/25-100L-160	500	430	835	160	220	160	120	180	4-Φ18	Φ 220	Φ180	Φ8-Φ18	JGD2-3
XBD5/25-100L-200	500	475	880	160	220	140	120	180	4-Φ18	Φ 220	Φ180	Φ8-Φ18	JGD2-3

泵型号	外型尺寸及安装尺寸									进出口法兰尺寸			隔振器(垫）
泵型号	L	B	H	C1	B1	A	C2	B2	4-d1	D	D1	n-d	规格
XBD8/25-100L-250	500	520	1015	190	280	155	150	240	4-Φ22	Φ220	Φ180	Φ8-Φ18	JGD3-2
XBD12.5/25-100L-315	630	700	1235	250	300	165	210	260	4-Φ22	Φ 220	Φ180	Φ8-Φ18	JGD33-2
XBD3.2/40-125L-160	520	460	920	190	280	175	150	240	4-Φ22	Φ250	Φ210	Φ8-Φ18	JGD32-3
XBD5/40-125L-200	570	510	1040	250	300	175	210	260	4-Φ22	Φ250	Φ210	Φ8-Φ18	JGD33-2

泵型号	外型尺寸及安装尺寸									进出口法兰尺寸			隔振器(垫）
泵型号	L	B	H	C1	B1	A	C2	B2	4-d1	D	D1	n-d	规格
XBD8/40-125L-250	600	660	1180	270	320	170	230	280	4-Φ22	Φ250	Φ210	8-Φ18	JGD3-2
XBD12.5/40-125L-315	640	685	1350	300	350	180	230	280	4-Φ22	Φ 250	Φ210	8-Φ18	JGD3-2
XBD3.2/50-150L-315	800	530	1075	250	300	205	210	260	4-Φ 22	Φ285	Φ240	8-Φ 22	JGD3-3
XBD5/50-150L-400	820	595	1120	300	350	210	230	280	4-Φ22	Φ 285	Φ240	8-Φ22	JGD3-3

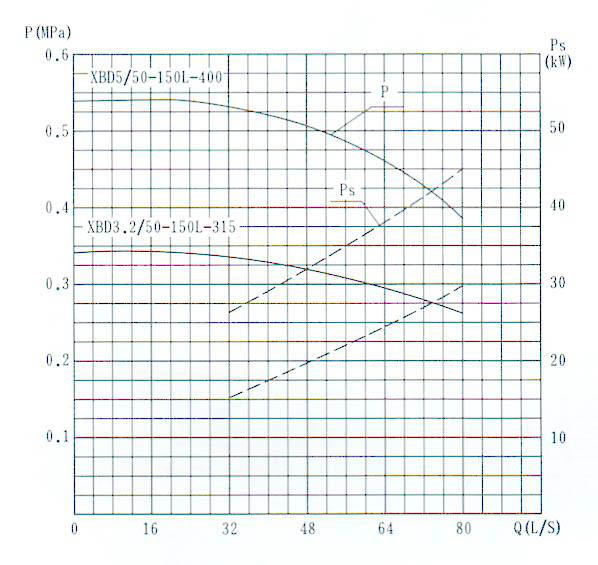

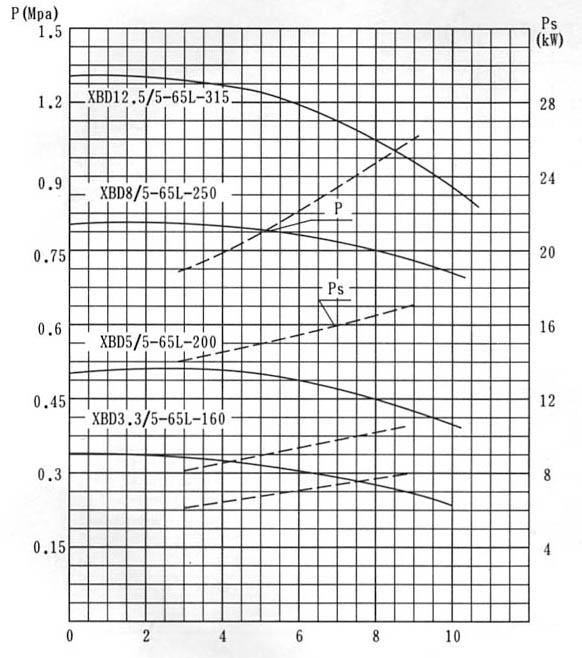

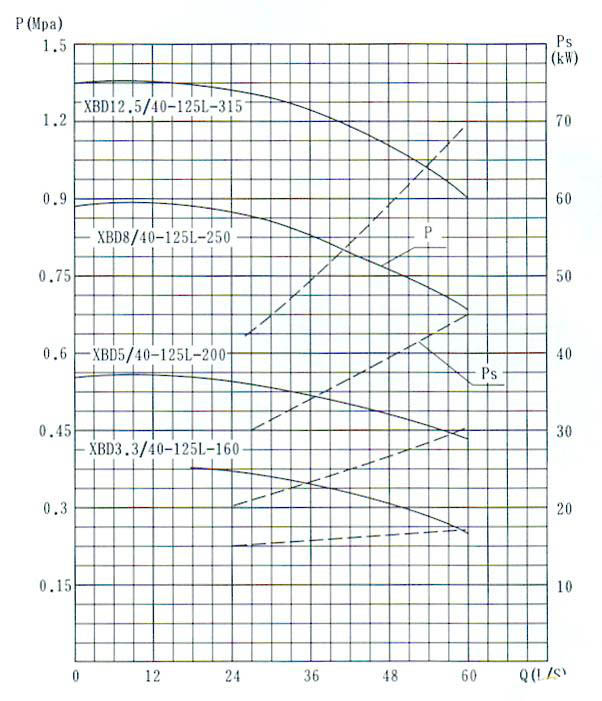

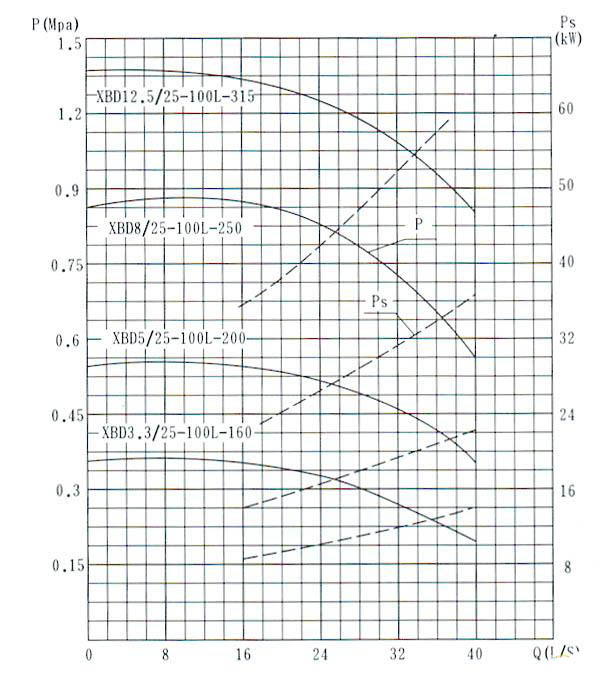

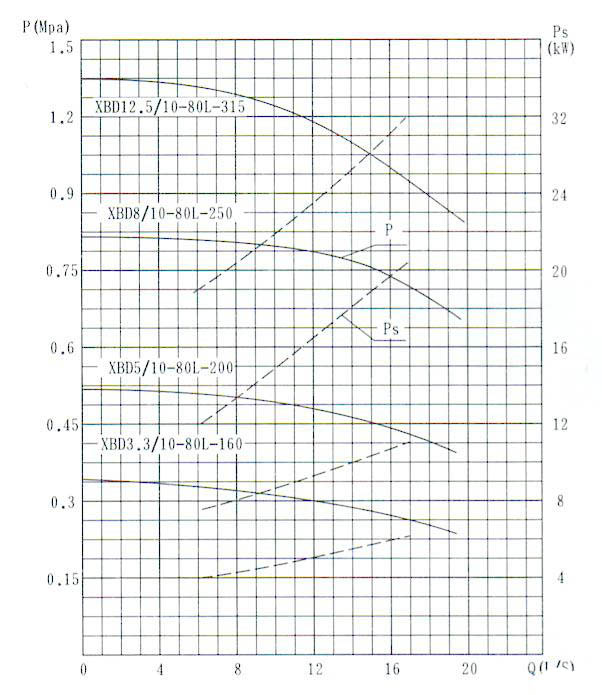

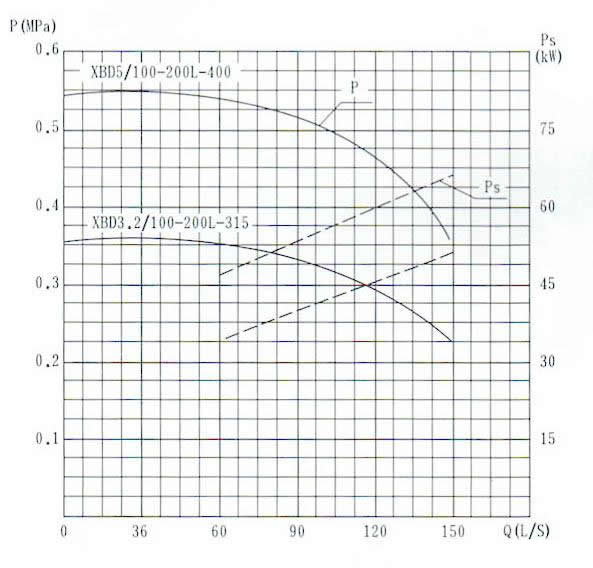

曲线图
