往复泵系列

产品名称：WB型电动往复泵
流量范围：0.75～30 m3/h
扬程范围：0.3～12 M
使用温度：＜150 ℃
输送介质：清水泥浆油酸液碱液
工作压力：1.6MPa
过流材质：铸铁不锈钢铸钢
0

主要用途

本往复泵过流部份分为两种材质，铸铁材质专用于抽吸清水或油类制品及其它无腐蚀性之液体，不锈钢材质，由1Crl8Ni9Ti钢制成。适用于抽送各种酸碱类液体，本泵特别适合于槽车卸车之用。及其它需要自吸的场合。本泵最高输送介质温度150 ℃，如用户要求更高温度，请选WBR高温往复泵。

结构说明

本泵机座分为1#、2#、3#，减速箱采用皮带齿轮二级变速，润滑采用飞溅方式，结构紧凑、设计先进，不锈钢泵活塞环采用本单位特制的碗形聚四氟乙烯环、耐磨、耐腐、密封性好。本泵高压型采用柱塞双阀结构，低压型采用活塞球阀结构，该设计动作灵敏、封闭可靠。根据不同流量和压力，配用不同电机，即可达到用户的使用要求。

安装注意事项

1.本泵水平安装在20-30mm高的水泥混凝土基础上，进出口管路不得负担其它物体及管路的重量

2.齿轮臬内加注120#工业齿轮油。

3.在管路容易堵塞的场合，须安装安全阀，以保证泵的安全运行，如用户需另处订货，请向本公司提出。

4.冬季用泵须检查蒸气是否畅通，以免介质冻结时开泵造成损坏。

5.开泵前必须先打开进出口阀门。

WB高温往复泵性能参数

型号		流量 (m3/h)	压力 (kg/Cm2)	活塞直径 (mm)	活塞行程 (mm)	电动功率 (r/kW)	往复次数 (Z/min)	吸入口尺寸 (法兰)	排出口尺寸 (法兰)
W B 1 机座系列	WB1-0.75/16	0.75	16	36	100	1450/2.2	130	1"	1"
	WB1-0.75/25	0.75	25	36	100	1450/3	130	1"	1"
	WB1-0.75/40	0.75	40	36	100	1450/4	130	1"	1"
	WB1-6/5	6	5	100	100	1450/4	65	3/2"	3/2"
	WB1-6/15	6	15	100	100	1450/5.5	65	3/2"	3/2"
	WB1-10/7	10	7	160	100	1450/7.5	45	5/2"	5/2"
	WB1-13/3	13	3	160	100	1450/5.5	65	5/2"	5/2"
	WB1-13/6	13	6	160	100	1450/7.5	65	5/2"	5/2"
W B 2 机座系列	WB2-1/120	1	120	36	120	1450/7.5	145	1"	1"
	WB2-2/60	2	60	50	120	1450/7.5	145	1"	1"
	WB2-10/15	10	15	160	120	1450/7.5	37	5/2"	5/2"
	WB2-10/25	10	25	160	120	1450/11	37	5/2"	5/2"
	WB2-20/5	20	5	160	120	1450/7.5	73	5/2"	5/2"
	WB2-20/10	20	10	160	120	1450/11	73	5/2"	5/2"
	WB2-30/3	30	3	210	120	1450/7.5	73	4"	4"
	WB2-30/6	30	6	210	120	1450/11	73	4"	4"

WB1-0.75/16 WB1-0.75/25 WB2-2/60结构如上图，柱塞式、双阀座。

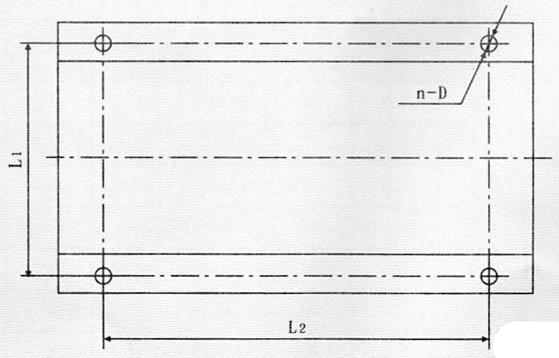

底脚安装图

机座号	L1	L2	底脚孔	长(L)	宽（D）	高（H）	H1	H2
WB1-0.75/16	360	590	4-Φ20	965	650	810	120	475
WB1-0.75/25	360	590	4-Φ20	965	650	810	120	475
WB1-0.75/40	360	590	4-Φ20	965	650	810	120	475
WB1-10/7	360	400	6-Φ20	965	650	810	120	475
WB1-13/3	360	400	6-Φ20	965	650	810	120	475
WB1-13/6	360	400	6-Φ20	965	650	810	120	475
WB1-6/5	360	400	6-Φ20	965	650	810	120	475
WB1-6/10	360	400	6-Φ20	965	650	810	120	475
WB2-10/15	420	400	6-Φ22	1530	700	940	130	740
WB2-10/25	420	400	6-Φ22	1530	700	940	130	740
WB2-20/5	420	400	6-Φ22	1530	700	940	130	740
WB2-20/10	420	400	6-Φ22	1530	700	940	130	740
WB2-1/120	420	400	6-Φ22	1530	700	940	130	740
WB2-2/60	420	400	6-Φ22	1530	700	940	130	740

结构图

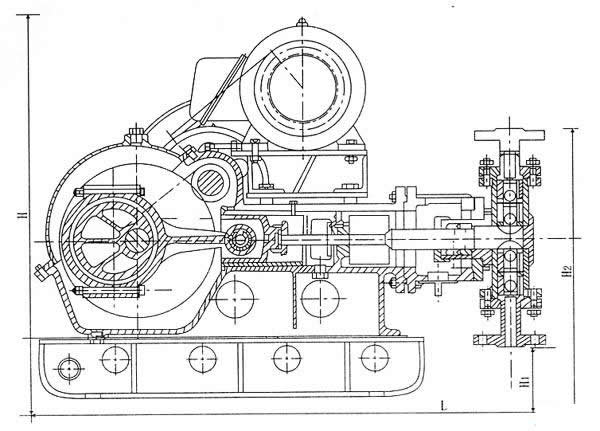

WB1-0.75/16 WB1-0.75/25 WB2-1/120 WB2-2/60 结构如下图

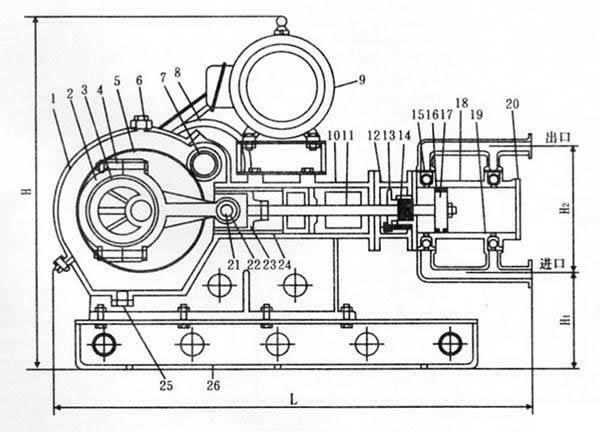

WB其它型号规格结构如下图，活塞式双作用单阀座。

1.箱盖 2.连杆 3.连杆铜套 4.连杆罗丝 5.偏心轮 6.加油孔 7.齿轮油 8.皮带轮 9.电机 10.箱体 11.泵轴 12.垫料架 13.垫料压盖

14.垫料 15.单向球阀 16.活塞环 17.活塞 18.泵体 19.单向球阀座 20.泵盖 21.连杆销 22.连杆水上铜套 23.十字头 24.往复缸 25.方油孔 26.底盘
