隔膜泵系列

产品名称：DBY系列电动隔膜泵
流量范围：0～20 m3/h
扬程范围：0～30 M
使用温度：＜150℃
输送介质：清水污水泥浆油酸液碱液
工作压力：1.6MPa
过流材质：铸铁不锈钢铝合金
0

产品概述

新研制开发的XDBY型电动隔膜泵，采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，该泵适用于低压，即出口压力≤3kgf/cm2的场合。

主要用途

1、各种剧毒、易燃、易挥发液体。

2、各种强酸、强碱、强腐蚀液体。

3、可输送较高温度的介质150℃。

4、作为各种压滤机前级送压装置。．

5、热水回收及循环。

6、油罐车、油库、油品装卸。

7、泵吸泡菜果酱、土豆泥、巧克力等。

8、泵吸油漆、树胶、颜料粘合剂。

9、各种瓷器釉浆水泥灌浆灰浆泥浆。

10、各种橡胶浆乳胶、有机溶剂、填料。

11、用泵为油轮驳船清仓吸取仓内污水及剩油。

12、啤酒花及发酵粉稀浆、糖浆、糖蜜。

13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。

14、各种特殊介质的吸送。

技术参数

流量：0-20m3/h；

扬程：30m；

功率：0.37-4kw；

转速：1450r/min；

口径：10-100mm；

温度：-15-+150℃；

自吸高度：5-7m。

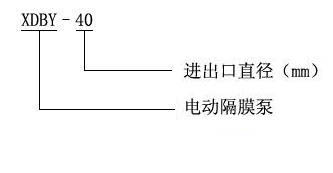

型号意义

性能参数

型号	泵		流量M3/h	扬程 M	吸程 M	配备功率 KW	使用温度℃			配备减速机型号
型号	进口	出口	流量M3/h	扬程 M	吸程 M	配备功率 KW	铸铁	不锈钢	铝合金	配备减速机型号
DBY-10	丝扣	3/8"	0.5	40	3	0.55	100	150	80	XWD0.55-2-35
DBY-15	丝扣	1/2"	0.75	40	3	0.55	100	150	80	XWD0.5-2-35
DBY-25	25	25	3.5	40	4	1.5	100	150	80	XLD1.5-3-35
DBY-40	40	40	4.5	40	4	1.5	100	150	80	XLD1.5-3-35
DBY-50	50	50	6.5	40	4.5	2.2	100	150	80	XLD2.2-3-35
DBY-65	65	65	8	40	4.5	2.2	100	150	80	XLD2.2-3-35
DBY-80	80	80	16	40	5	3	100	150	80	XLD3-3-35
DBY-100	100	80	20	40	5	3	100	150	80	XLD3-3-35

几种隔膜材料特性

隔膜品种介质种类	丁睛橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯	食品橡胶
发烟硝酸	×	×	△	△
浓硝酸	×	×	△	△
浓硫酸	×	×	○	△
浓盐酸	×	△	△	△
浓磷酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀盐酸	×	○	△	△
稀磷酸	×	×	△	△
稀氢氧化钠	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙铜	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×

注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

使用方法

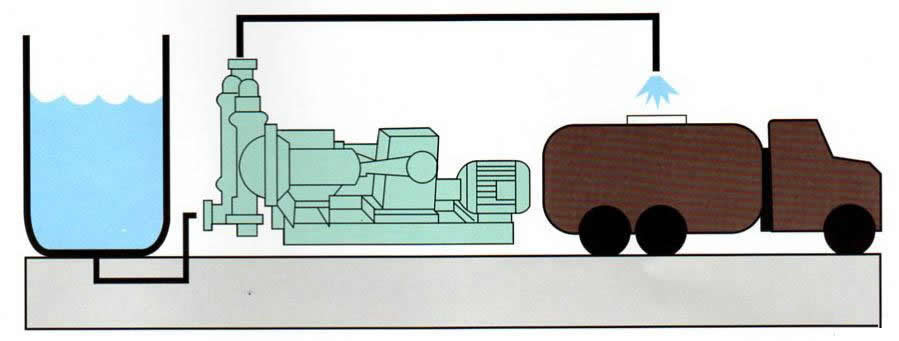

将液体A容器抽送到B容器可用此法

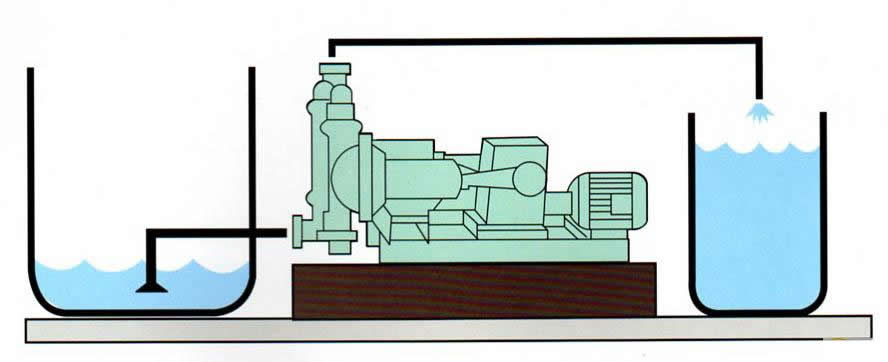

高粘稠液体可采用此方法将液体位提高，使液料容易抽出

正确选用隔膜

本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：

1.丁晴隔膜；主要用于耐油场合。

2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。

3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。

4.食品橡胶，专用于食品饮料的输送。

注意事项

1.泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。

2.应及时加油，保持润滑系统正常运转。

3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。

4.被输送的介质及其温度应在泵材允许范围内。

5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。

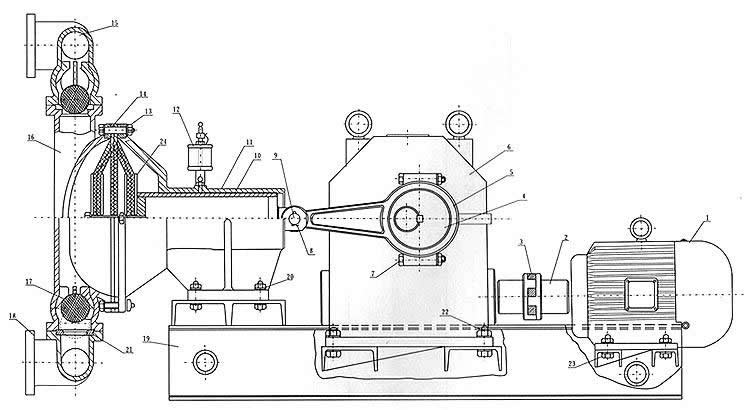

产品结构图

主要零件名称及材质

编号	名称	材质	数量
1	电机		1
2	联轴器	HT200	2
3	六角弹性块	氯丁橡胶	1
4	偏心轮	HT250	2
5	连杆	ZG	2
6	减速箱		1
7	螺栓	Q235-A	4
8	开口销	Q235-A	2
9	活塞销	A3	2
10	活塞	无缝管两端焊接	2
11	缸套	HT200	2
12	油杯		2
13	螺栓	Q235-A	16
14	隔膜	丁晴橡胶氯丁橡胶	4
15	出水管	铝合金	1
		铸铁
		不锈钢
		衬胶
16	泵体	铝合金	2
		铸铁
		不锈钢
		衬胶
17	阀球	不锈钢	4
18	进水管	铝合金	1
		铸铁
		不锈钢
		衬胶
19	底座	HT200 槽钢	1
20	螺栓	Q235-A	8
21	阀口座	氯丁橡胶丁晴橡胶	4
22	螺栓	Q235-A	4
23	螺栓	Q235-A	4
24	压板	A3	4

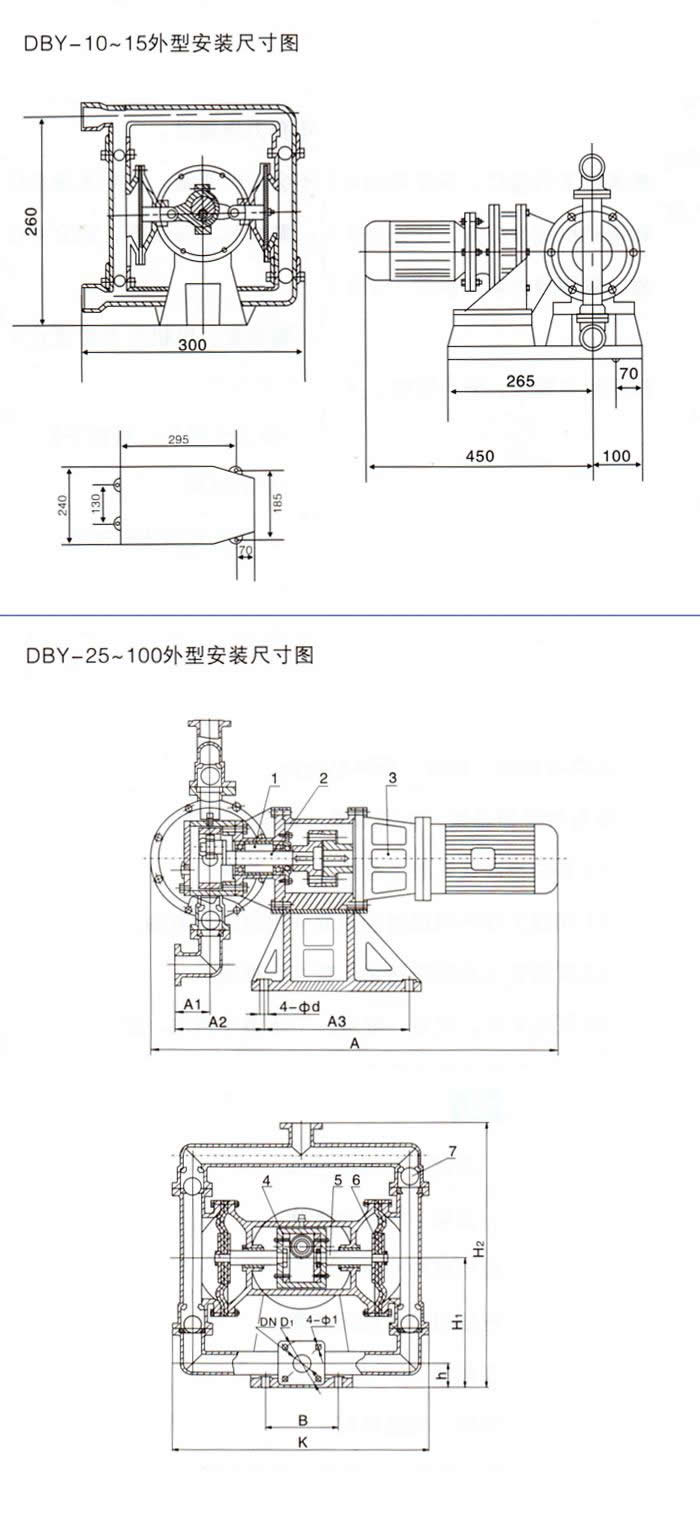

安装尺寸

型号	A	A1	A2	A3	B	K	DN	D1	Φ1	Φd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980
