产品名称：ZCQ型自吸式磁力泵
流量范围：3～50 m3/h
扬程范围：12～50 M
使用温度：0℃ - 110℃
输送介质：清水油酸液碱液
工作压力：1.6MPa
过流材质：不锈钢
0

产品概述
ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。

产品特点
该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

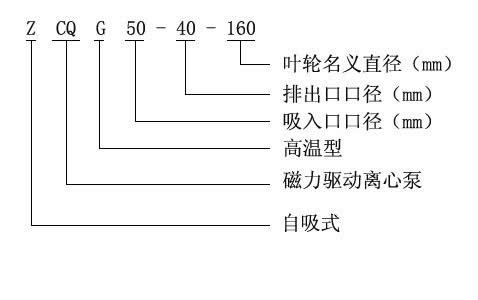

型号意义

性能参数

型号	口径(mm)		流量 (m3/h)	扬程(m)	电机功率 (kW)	电压	材质
型号	进口	出口	流量 (m3/h)	扬程(m)	电机功率 (kW)	(V)	材质
ZCQ20-12-100	20	12	3	12	0.37	220/380	不锈钢
ZCQ25-20-115	25	20	6.6	15	1.1	380
ZCQ32-25-115	32	25	6.6	15	1.1	380
ZCQ32-25-145	32	25	6.6	25	1.1	380
ZCQ40-32-132	40	32	10.8	20	2.2	380
ZCQ40-32-160	40	32	12	32	4	380
ZCQ50-40-145	50	40	14.4	25	4	380
ZCQ50-40-160	50	40	13.2	32	4	380
ZCQ50-40-200	50	40	7.8	50	5.5	380
ZCQ65-50-145	65	50	16.8	25	5.5	380
ZCQ65-50-160	65	50	27	32	7.5	380
ZCQ80-65-125	80	65	50	20	7.5	380
ZCQ80-65-160	80	65	50	32	15	380
ZCQ80-65-200	80	65	50	50	18.5	380
注:每个型号都可配防爆电机

自吸泵特性曲线（以常温清水为测试介质）

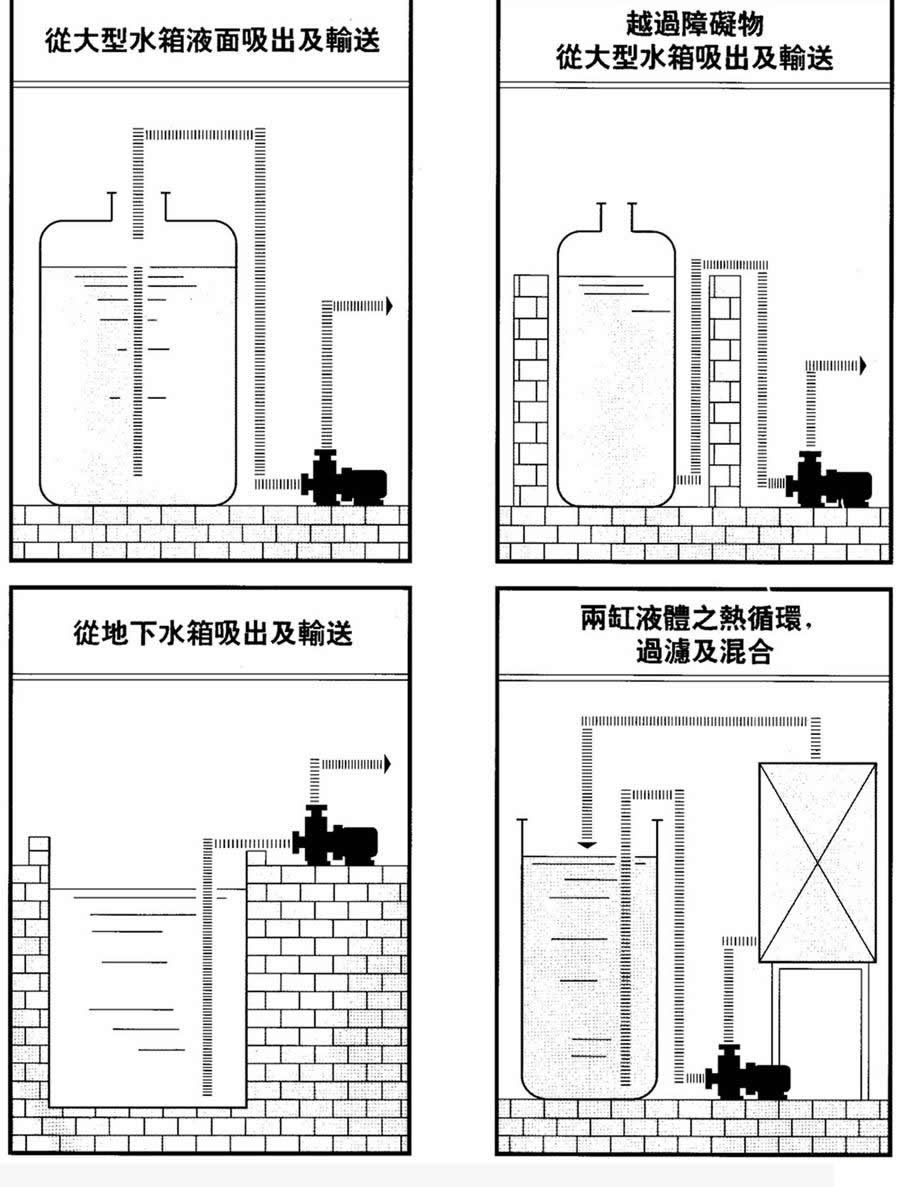

装置实例

自吸泵使用注意事项

1.因自吸泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成时空栽运转。

2，被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

3，泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

4，被输送的介质及其温度应在泵材允许的范围内（详见附表〕。金属泵的使用温度〈100℃；，被输送的介质比重≦1.3；介质比重〈1.3时，将影响技术性能。

5，对于输送液为易沉淀结晶的介盾，使用后应及时清洗，排净泵内积液。

6，自吸泵运行500小时后，应拆检思承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更换轴承和轴向动环。

泵主要材料的耐腐蚀性能（供参考）附表

介质名称	浓度（%）	不锈钢		浓度（%）	陶瓷
介质名称	浓度（%）	25℃	50℃	浓度（%）	25℃	80℃
硫酸	〈5	√	×		v	v
硝酸	70	v	√		v	v
盐酸		×			v	v
******		×		0~100	×
醋酸	〈20	√	√		v	v
氢氧化钠	70	√	√		○	×
重铬酸钾	40~60	v	v	10~20	v	v
溴水		〇			v	v
乙醇		v	√		v	v
丙酮		v	v		v
四氯乙烷	50	v	v		v	v
氟利昂22		v			v	v
漂白液	CL12%	×			v	v
电镀液					v	v
照相液		v			v	v

符号说明：v-优良，√ -良好，o-可用，但腐蚀明显，× -腐蚀严重，不适用。

自吸泵的维修与保养

自吸泵的维修与保养
故障形式	产生原因	排除方法
泵不出水	1.水泵反转 2，吸入管路漏气 3，泵体内未回储液或储液不足 4，电压太高，启动时内外磁打滑 5，吸程太高或吸入管路太长	改变电机接线杜绝漏气增加泵内储液量调正电压降低吸程或缩短管路
泵出水不足	1.吸入管径太小 2.叶轮流道阻塞 3.扬程过高 4.转速太低	调换进水管清洗叶轮开大出水阀恢复额定转速
扬程过低	1.流量过大 2.转速太低	关小出水阀恢复额转速
噪音太大	1.轴严重磨损 2.轴套严重磨损 3 .驱动磁钢杯与隔离套接触	更换泵轴更换轴套拆除泵头重新组装
漏液	〇型密封圏损坏	更换〇型密封團

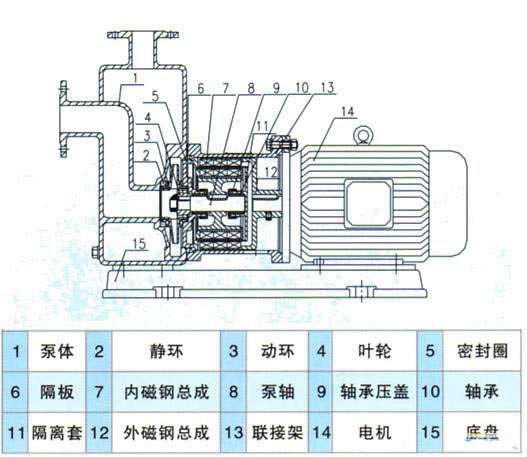

ZCQ型自吸式磁力泵（结构图）

ZCQ型自吸式磁力泵（工作原理）

本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图一。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气氷混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

ZCQ型自吸式磁力泵（安装方法）

1.开箱后检查泵铭牌，校对自吸泵产品主要参数是否与使用要求相符。

2.自吸泵应水平安装，泵体不得承受管路重量。

3.泵与管路应保持良好的密封。

ZCQ型自吸式磁力泵（安装尺寸）
