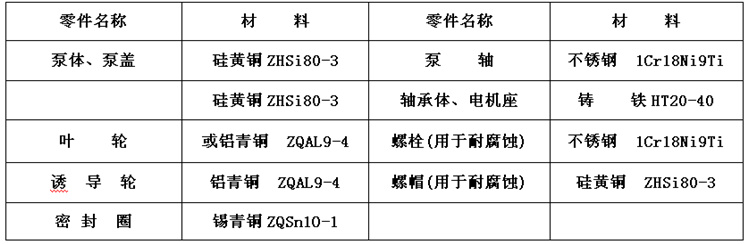

我厂生产的RSV、RSVW型船用离心泵是从西德KSB公司引进的先进技术制造的。泵的性能参数，结构。安装尺寸，质量控制，测试要求，主要零件材料全部按照KSB公司的技术要求和有关标准
结构说明

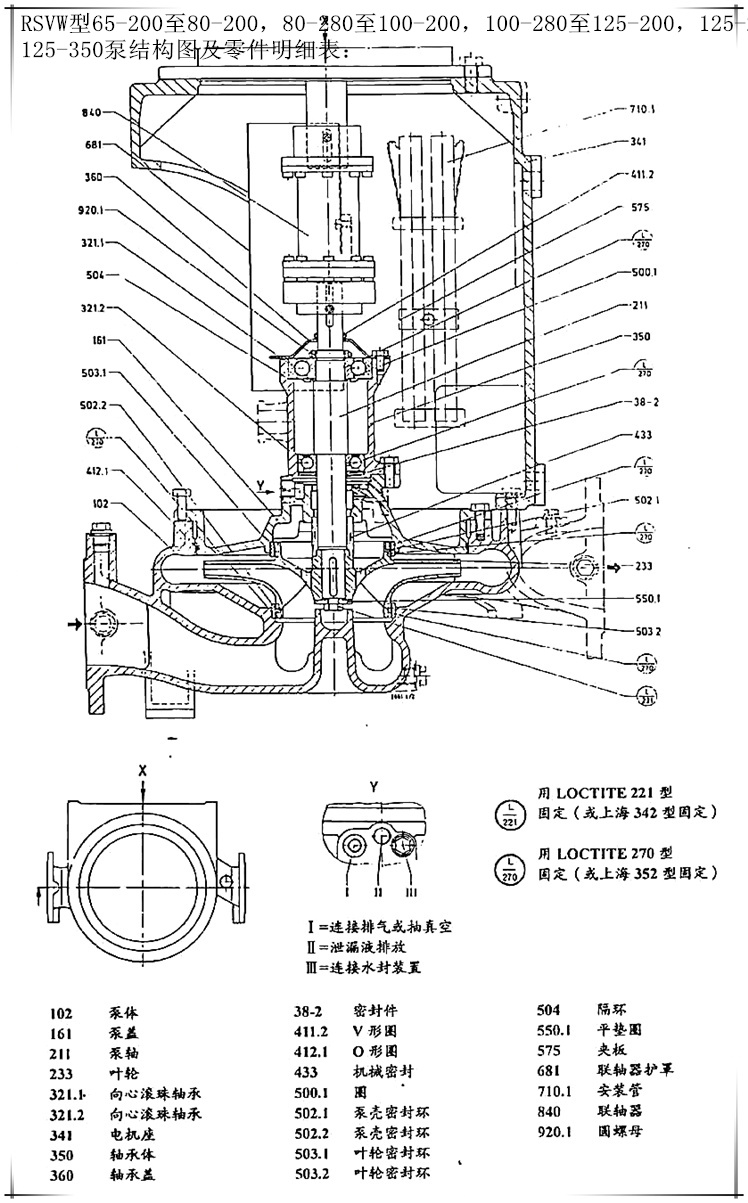

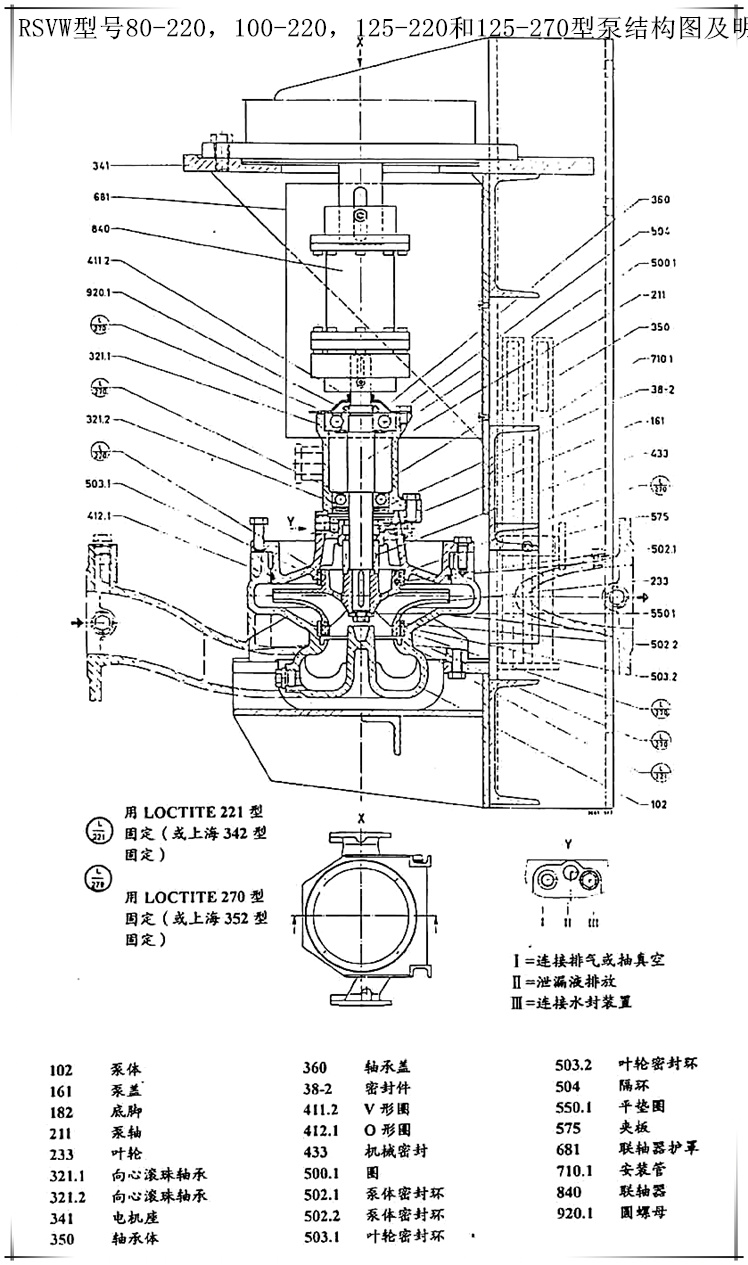

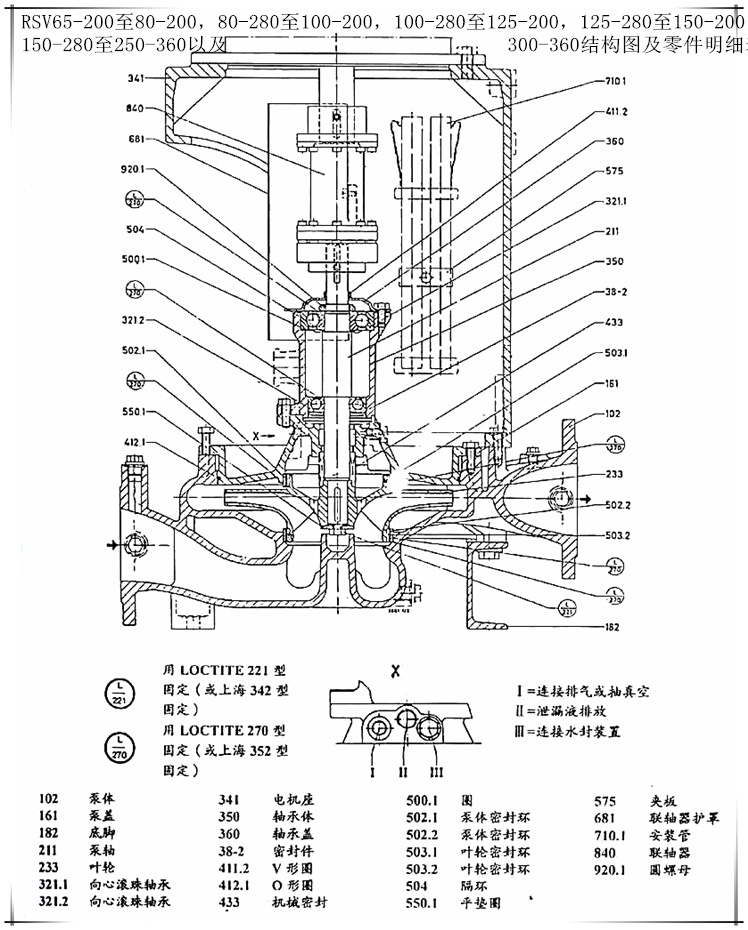

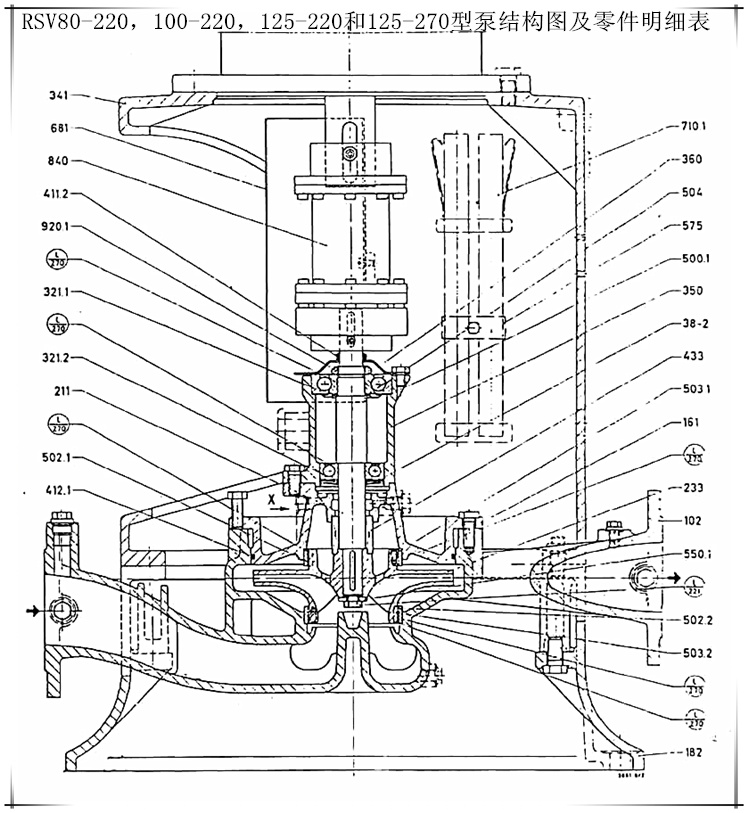

1．立式结构的RSV系列的所有品种的泵可在底座上直接安装。RSVW系列从65-200到125-350可安装在舱壁上
2．泵体：泵体是采用径向蜗壳，泵体密封环可以互换。

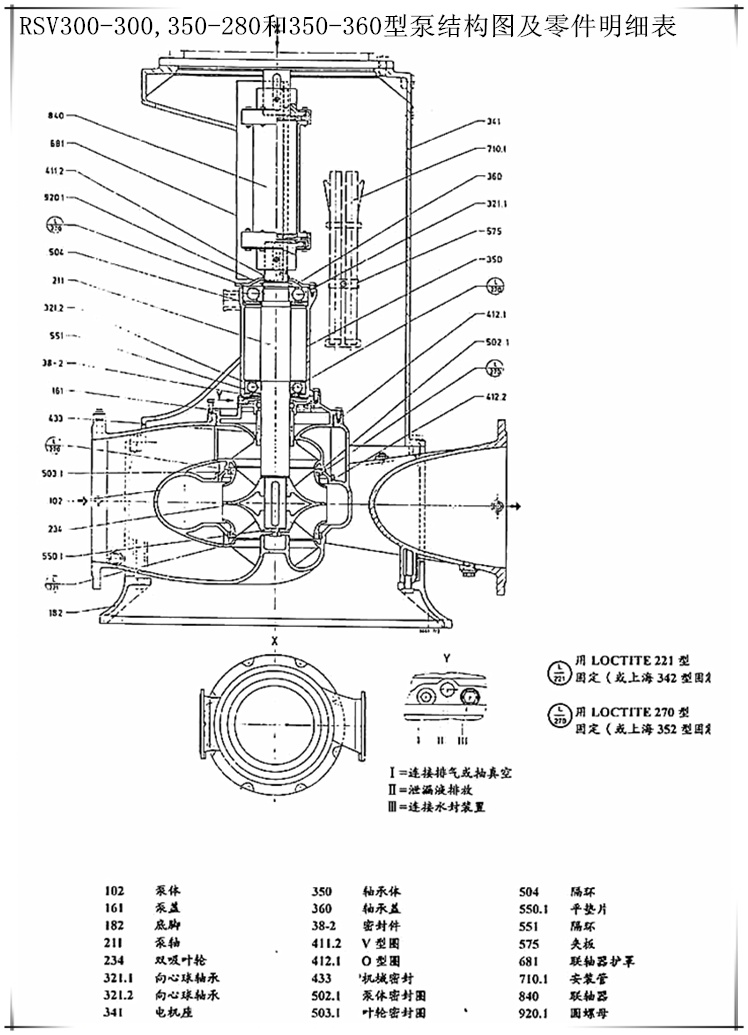

3．叶轮：RSV300-300，350-280和350-360型是双吸叶轮。RSV150-220和150-270型单吸叶轮带有诱导轮。其它型号都是单吸叶轮。
4．叶轮密封环：型号大于125-200的叶轮密封环可同时提供或以后提供，费用另外。附加的叶轮密封环车削尺寸见图表。
5．轴向力：单吸叶轮的轴向力通过叶轮轮毂上钻平衡孔而得到平衡。双吸叶轮因制造公差而出现剩余轴向力，由径向轴承来平衡。
6．轴承：泵轴轴承采用油脂润滑的滚动轴承。上轴承(支承轴承)采用深槽滚珠轴承。下轴承(导向轴承)采用密封式深槽滚珠轴承。
7．轴封：采用机械密封，单端面，非平衡型。按DIN标准24960由我厂自行制造。
8．自吸装置：根据需要可以提供VATEC自吸装置，费用另加。
9．传动采用法兰联接的立式电动机。从电机顶部俯视，水泵均是顺时针旋转。
1O．联轴器：弹性联轴器，带中间联轴器结构。
