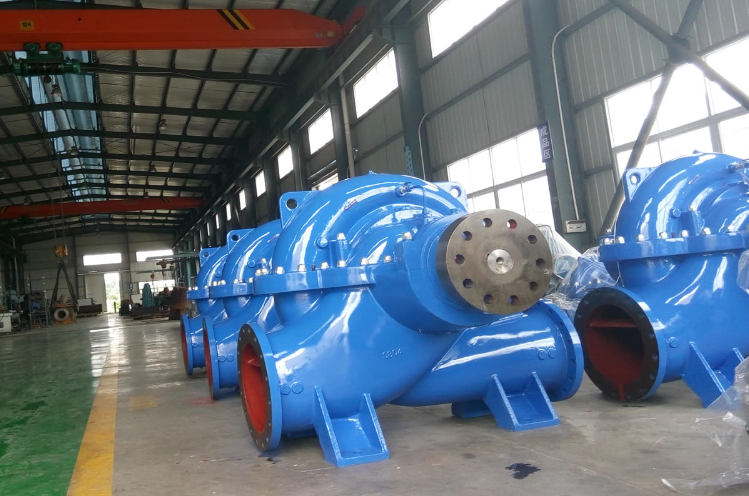

产品名称：S、SH单级双吸离心泵
流量范围：130-10800m3/h
扬程范围：10-125m
使用温度：-20℃ - 80℃
输送介质：水、海水
工作压力：1.6MPa
过流材质：铸铁、不锈钢、铜
0

产品概述

S,SH单级双吸离心泵(下面简称离心泵)是供输送清水或物理化学性质类似于水的其他液体，根据用户需求，通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。本型离心泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。管道泵泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。双吸密封环用以减少水泵压水室的水漏回吸水室。泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。轴封为软填料密封(根据用户需要可采用机械密封结构)。

产品特点

1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环； 2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点； 3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命； 4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。 5. 结构紧凑外形美观，稳定性好，便于安装。 6. 运行平稳优化设计的双吸叶轮使轴向力减小到最低限度，且有优异水力性能的叶型，离心泵泵壳内表面及叶轮表面具有抗汽蚀性能。 7. 轴封选用机械密封或填料密封。能保证8000小时运行无泄漏。 8.离心泵安装形式装配时不需调整，可根据现场使用条件。分立式或卧式安装。 9. 加装自吸装置，可实现自动吸水，即不需安装底阀，不需真空泵，不需倒灌，离心泵可以启动。

产品用途

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。适用于工业和城市给排水、农田排灌。
性能参数

型号	流量Q ( m3/h)	扬程H (m)	转速n (r/min)	功率(KW)		效率η (%)	汽蚀余量(NPSH)r(m)
型号	流量Q ( m3/h)	扬程H (m)	转速n (r/min)	轴功率	电机功率	效率η (%)	汽蚀余量(NPSH)r(m)
100S90	80	90	2950	30.1	37	65	2.5
100S90A	72	75		23	30	64	2.5
150S100	160	100		59.8	75	73	3.5
150S78	160	78		45	55	73.5	3.5
150S78A	144	62		33.8	45	72	3.5
150S50	160	50		27.3	37	80	3.9
150S50A	144	40		20.9	30	75	3.9
150S50B	133	36		18.6	22	70	3.9
200S95	280	95		91.7	110	79.2	5.3
200S95A	270	75		73.5	90	75	5.3
200S63	280	63		58.3	75	82.7	5.8
200S63A	270	46		45.1	55	75	5.8
200S42	280	42		38.1	45	84.2	6
200S42A	270	36		33.1	37	80	6
250S65	485	65	1450	109	132	78.6	3
250S65A	468	54		89.4	110	77	3
250S39	485	39		61.5	75	83.6	3.2
250S39A	468	30.5		49.3	55	79	3.2
250S24	485	24		36.9	45	85.8	3.5
250S24A	414	20.3		27.6	37	83	3.5
250S14	485	14		21.5	30	85.8	3.8
250S14A	432	11		15.8	18.5	82	3.8
300S110	790	110		295.7	440	80	4
300S90	790	90		242.8	315	79.6	4
300S90A	756	78		217	280	74	4
300S90B	720	67		180	220	73	4
300S58	790	58		149.9	180	84.2	4.4
300S58A	720	49		118.6	160	81	4.4
300S58B	684	43		100	132	80	4.4
300S32	790	32		79.2	110	86.8	4.6
300S32A	720	26		60.7	75	84	4.6
300S19	790	19		47	55	86.8	5.2
300S19A	720	16		39.2	45	80	5.2
300S12	790	12		30.4	37	84.8	5.5
300S12A	684	10		3.9	30	78	5.5
350S125	1260	125		534	710	80.5	5.4
350S125A	1181	112		462	630	78	5.4
350S125B	1098	96		373	500	77	5.4
350S75	1260	75		303	355	85.2	5.8
350S75A	1170	65		247	280	84	5.8
350S75B	1080	55		197	220	82	5.8
350S44	1260	44		173	220	87.5	6.3
350S44A	1116	36		131	160	84	6.3
350S26	1260	26		102	132	87.5	6.7
350S26A	1116	21.5		78.8	90	83	6.7
350S16	1260	16		64.5	75	85.3	7.1
350S16A	1044	13.4		48.8	55	48	7.1
500S98	2020	95	970	678	800	79.5	4
500S98A	1872	83		540	630	78.5	4
500S98B	1746	74		452	560	78	4
500S59	2020	59		391	450	83	4.5
500S59A	1872	49		333	400	75	4.5
500S59B	1746	40		257	315	74	4.5
500S35	2020	35		219	280	88	4.8
500S35A	1746	27		151	220	85	4.8
500S22	2020	22		144.1	185	84	5.2
500S22A	1746	17		101	132	80	5.2
500S13	2020	13		86.2	110	83	5.7
600S75	3170	75		727	800	89	7.5
600S75A	2880	65		580	630	88	7.5
600S47	3170	47		465	560	88	7.5
600S32	3170	32		310	400	89	7.5
600S32A	2880	27		238	280	89	7.5
600S22	3170	22		223	280	85	7.5
600S22A	2880	18.2		168.5	200	84.5	7.5

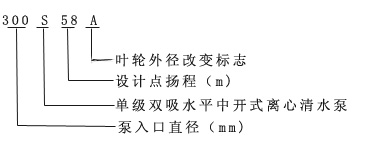

型号意义

S、SH单级双吸离心泵

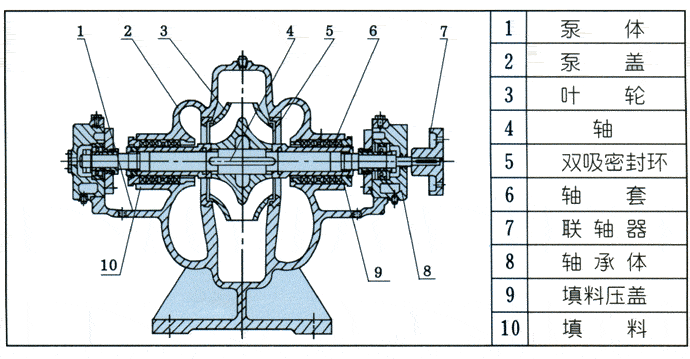

结构图

装配、拆卸、安装

装配与拆卸

1、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。

2、将转子部件装在泵体上，调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。

3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上墳料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。

装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均勻即可，拆卸可按上述装配顺序相反地进行。

安装

1 、检査水泵和电动机应无损坏。

2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。

3、安装顺序：

① 将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动。

② 在基础与泵底脚之后灌注混凝土。

③ 待混凝土干固后，拧紧地脚螺栓，并重新检査水泵的水平度。

④ 校正电动机轴与水泵轴的同心度。使两轴成一直线，在两轴器外圆上的同轴度允差为0.1mm，端面间隙沿圆周的不均匀度允差0.3mm（在联接进出水管路及试运行后再分别校核一遍，仍应符台上述要求）。

⑤ 在检査电动机转向与水泵转向一致后，装上联轴器及联接柱销。

4、进出水管路应另设支架支撑，不得籍泵本体支承。

5、水泵与管路之间的结台面，应保证良好的气密性，尤其是进水管路，必须保证严格的不漏气，并且在装置上应无窝存空气的可能。

6、如水泵安装在进水水位以上吋，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。

7、水泵与出水管路之后，一般需装闸阀和止回阀(扬程小于20米的可不用)，止回阀装在闸阀后面。以上所述的安装方法是指不配带公共底座的水泵机组。

安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。

起动、停止和运行

1、起动与停止：

起动前，转动泵的转子，应该轻滑均勻。

② 关闭出水闸阀，向泵内注不（如无底阀则用真空泵抽空引水）要保证泵内充满水.无空气窝存。

③ 如果泵上装有真空表或压力表.要关闭其与泵相连接的旋基再起动电动机.待转速正常后再打开；然后逐渐打开出水闸阀，如流置过大，可以适当地关小闸阀进行调节；反之流量过小时.将闸阀开大。

④ 均勻地拧紧填料压盖上的压紧螺母，使液体成滴状漏出.同时注意填料腔处的溫升。

⑤ 当停止水泵运转时.要先关闭真空表及压力表的旋塞和出水管路上的闸阀.然后关闭电动机的电源.如

所处环境的温度较低时，则应将泵体下部的四方螺塞打开.去掉水以免冻裂。⑥长期停止使用时.应拆开水泵将另件上的水擦干.在加工表面涂上防锈油保管好。

2、运转：

① 水泵轴承最高溫度不应超过75°C。

② 润滑轴承用的钙基黄油的数量以占轴承体空间的1/3〜1/2为宜。

③ 填料磨损吋可适当压紧填料压盖.若磨损过多应加以更換。

④ 定期柁査眹轴器部件.注意电机轴承温升。

⑤ 运转过程中.如发现矂声或其他不正常的声音时，应立即停车.检査其原因.加以消除。

⑥ 不得任意提高水泵的转速.但可以降低转速使用.如本型泵额定转速为n流量为Q，扬程为H.轴功率为N，降低转速为n1.降速后流量.扬程.轴功率分别为Q1 、H1和N1.其相互关系.可用下列公式迸行换算：

Q1=（n1/n）Q H1=(n1/n)²H N1=(n1/n)³N

故障与排除

故障

原因

消除方法

一、泵不吸水，压力表及真空表的指针剧烈跳动。

1.注入的水不够；

2.管路或仪表漏气。

1.再往泵内注水；

2.拧紧堵塞漏气处。

二、泵不吸水，真空表显示高度真空。

1、底阀没打开或已淤塞；

2、吸水管路的阻力太大；

3、吸水高度太高。

1、校正或更換底阀；

2、清洗或更換吸水管路；

3、降低吸水高度。

三、泵不出水压力表显示有压力。

1、出水管路阻力太大；

2、旋转方向不对；

3、叶轮堵塞；

4、转速不够。

1、检査或缩短出水管路；

2、纠正电动机的旋转方向；

3、清洗叶轮；

4、提高转速。

四、流量不足或扬程太低。

1、叶轮或逬出水管路阻塞；

2、双吸密封环磨损过多，或叶轮损坏；

3、转速低于规定值。

1、清洗叶轮或管路；

2、更換损坏的另件；

3、调正至额定转速。

五、泵消耗的功率过大。

1、填料压得太紧；

2、叶轮与双吸密封坏磨擦；

3、流量过大。

1、拧松填料压盖；

2、检查原因，消除机械磨擦；

3、调节出水闸阀，使之在规定的范围内运转。

六、泵内部声音反常，泵不上水。

1、吸水管阻力过大；

2、吸水高度过高：

3、吸水处有空气吸入；

4、所吸送液体溫度过高；

5、流量过大而发生汽蚀现象。

1、清理吸水管及底阀；

2、降低吸水高度；

3、检杳底阀；降低吸水高度，

堵塞漏气处；

5、降低液体温度；调节出水闸阀，使之在规定的性能范围内运转。

七、泵不正常振动。

1、泵发生汽蚀；

2．叶轮不平衝；

3、泵轴与电动机轴不同心；

4、底脚螺钉松动。

1、调节出水闸阀，使之在规定的性能范围内运转；

2、叶轮校正靜平衡：

3、校正泵轴与电动机轴的同轴度；

4、拧紧底脚螺钉。

八、轴承过热。

1、轴承内没有油；

2、泵轴与电机轴不在同一中心线上。

1、检査并溝洗轴承体，加润滑油；

2．校正两轴的同轴度使在同一中心线上。

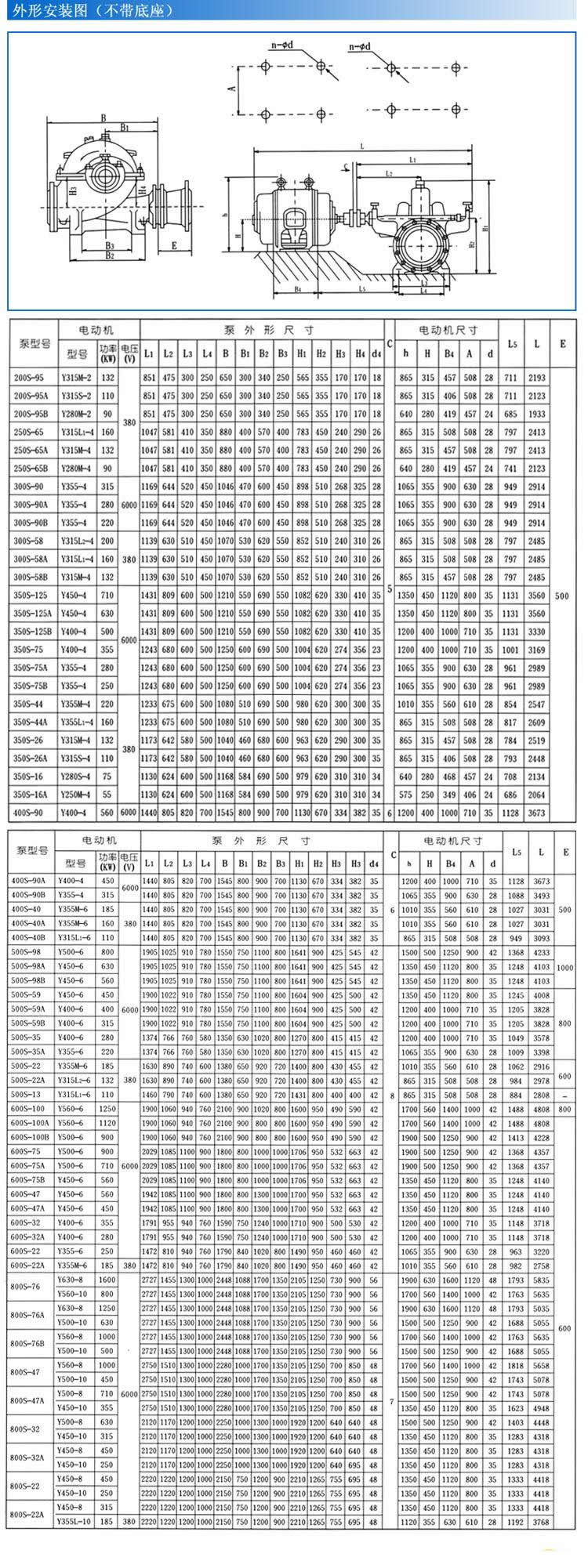

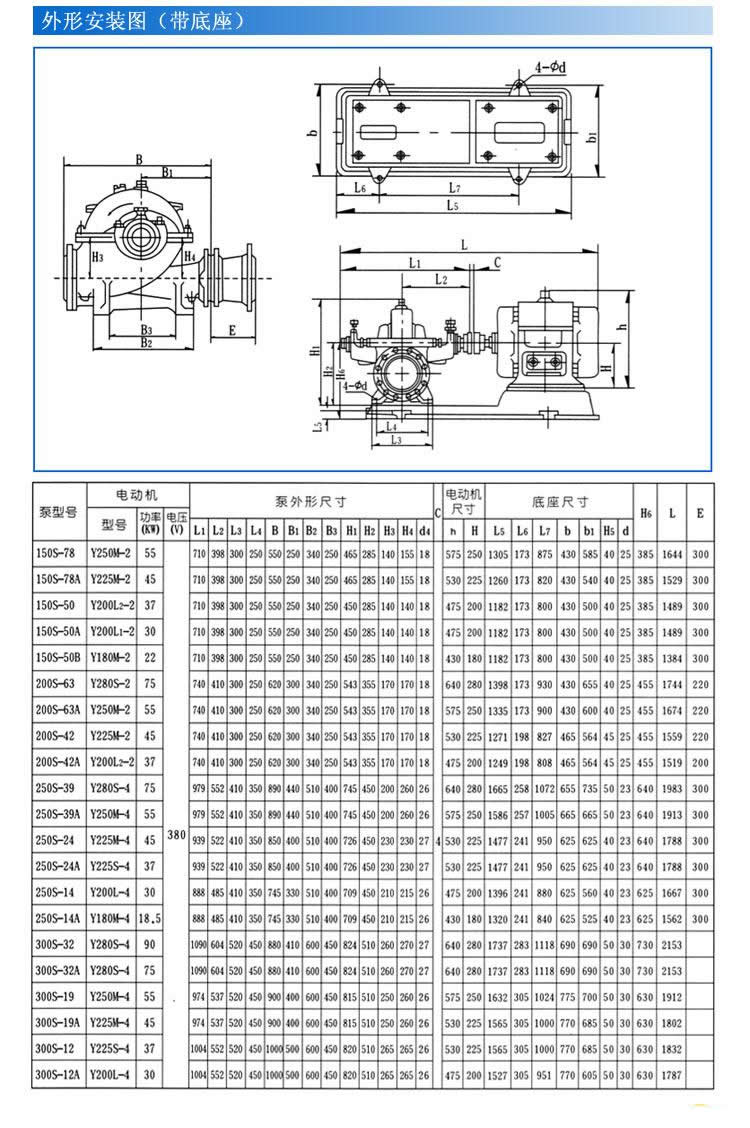

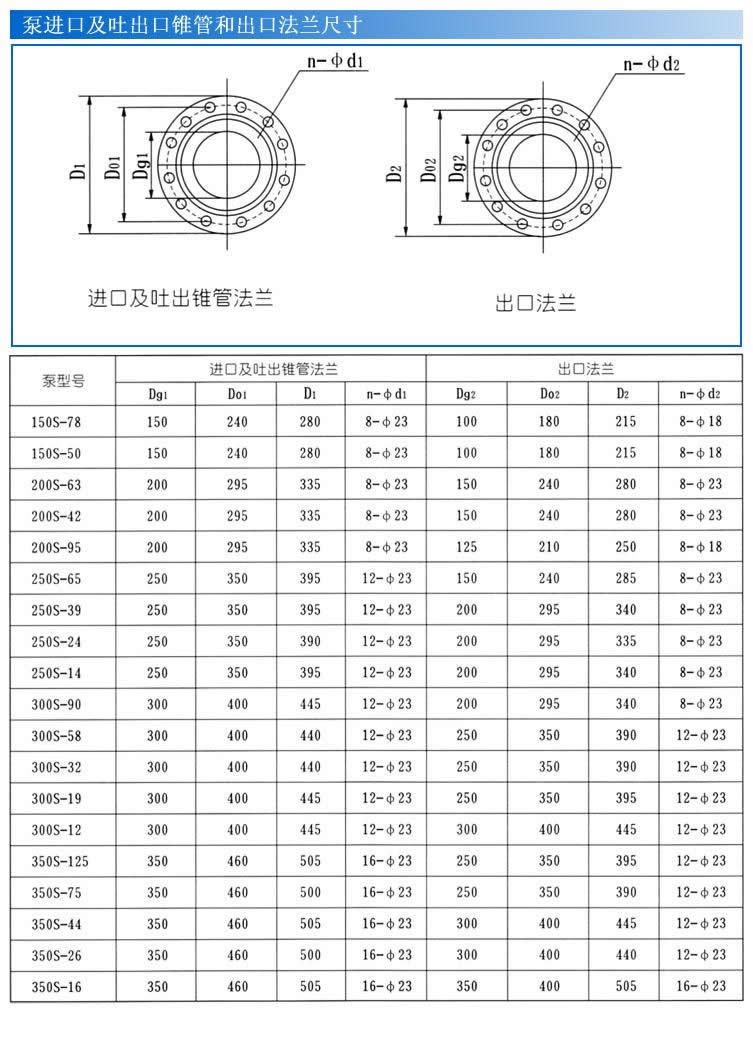

S、SH型单级双吸泵安装尺寸
