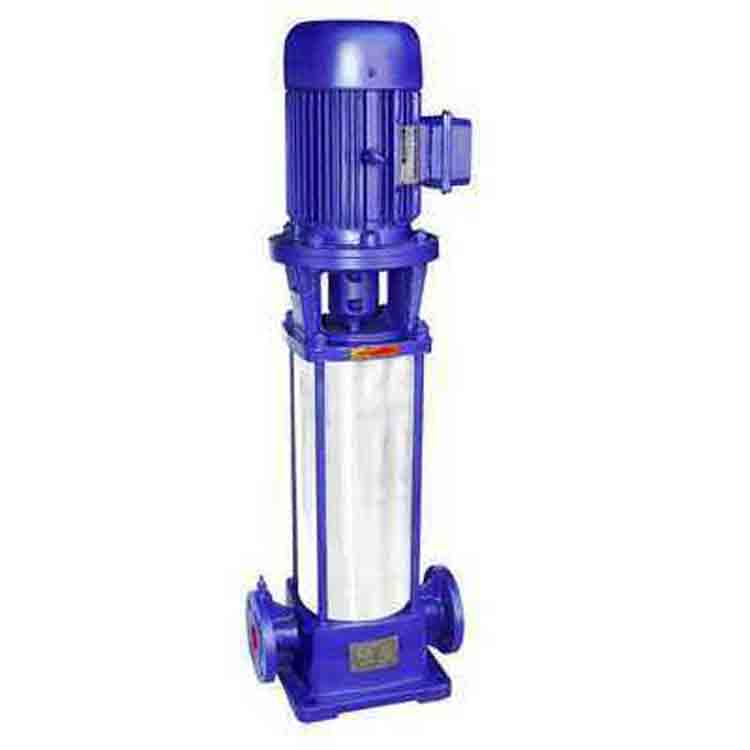

产品名称：GDL立式多级泵
流量范围：2-72m3/h
扬程范围：25-150m
使用温度：0℃ - 110℃
输送介质：清水、热水
工作压力：1.6MPa
过流材质：铸铁
0

产品概述

GDL型立式多级管道离心泵本型泵采用立式节段式外加不锈钢壳体结构，使得立式多级管道离心泵的进出口位于同一水平线上且口径相同，能像阀门一样安装于管路之中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了优秀的水力模型，所以还具有运行平衡等优点，且轴封采用耐磨机械密封，无泄漏，使用帮命长。为了能更好地满足用户的要求，威洛工业还开发了出水口位于上部的GDL型，其进出口可以不同的相对位置（0°、90°、180°）安装，使用极为方便。为了使用户能更加安全、可靠的使用该型泵，本企业特别研制了便拆式结构型，它除了拥有GDL、GDLS的一切优点外，更为您更换机械密封等易损件提供了更加方便、快捷、省力的途径，使本型泵更无忧运行与维护。本司多级泵产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

产品特点

1、水力模型效率高，性能范围广。 2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。 3、外形美观：采用优质不锈钢外套，外形美观。 4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。 5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。 6、立式结构，占地面积小。工作条件： 1、本型泵可输送清水或物理化学性质类似于清水的液体； 2、液体温度：－15℃~+120℃； 3、工作压力：最大工作压力<2.5Mpa，即系统压力＝入口压力+闭阀工作时的压力<2.5Mpa； 4、周围环境的温度应低于40℃，相对温度不超过95%； 5、输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。

产品用途

立式多级离心泵广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
性能参数

型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
25GDL2-12	3	2	36	2900	1.1	30	2.9	58
25GDL2-12	4	2	48	2900	1.1	30	2.9	62
25GDL2-12	5	2	60	2900	2	30	2.9	68
25GDL2-12	6	2	72	2900	2	30	2.9	72
25GDL2-12	7	2	84	2900	2	30	2.9	78
25GDL2-12	8	2	96	2900	2.2	30	2.9	82
25GDL2-12	9	2	108	2900	2	30	2.9	86
25GDL2-12	10	2	120	2900	3	30	2.9	98
25GDL2-12	11	2	132	2900	3	30	2.9	102
25GDL2-12	12	2	144	2900	3	30	2.9
25GDL2-12	13	2	156	2900	4	30	2.9
25GDL2-12	14	2	168	2900	4	30	2.9
25GDL2-12	15	2	180	2900	4	30	2.9
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
25GDL4-11	3	4	33	2900	1.1	42	2.9	58
25GDL4-11	4	4	44	2900	1.5	42	2.9	65
25GDL4-11	5	4	55	2900	2.2	42	2.9	72
25GDL4-11	6	4	66	2900	2.2	42	2.9	76
25GDL4-11	7	4	77	2900	3	42	2.9	86
25GDL4-11	8	4	88	2900	3	42	2.9	90
25GDL4-11	9	4	99	2900	3	42	2.9	94
25GDL4-11	10	4	110	2900	4	42	2.9	110
25GDL4-11	11	4	121	2900	4	42	2.9	114
25GDL4-11	12	4	132	2900	4	42	2.9
25GDL4-11	13	4	143	2900	4	42	2.9
25GDL4-11	14	4	154	2900	5.5	42	2.9
25GDL4-11	15	4	165	2900	5.5	42	2.9
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
40GDL6-12	3	6	36	2900	1.5	52	2.9	72
40GDL6-12	4	6	48	2900	2.2	52	2.9	78
40GDL6-12	5	6	60	2900	2.2	52	2.9	82
40GDL6-12	6	6	72	2900	3	52	2.9	92
40GDL6-12	7	6	84	2900	3	52	2.9	96
40GDL6-12	8	6	96	2900	4	52	2.9	112
40GDL6-12	9	6	108	2900	4	52	2.9	116
40GDL6-12	10	6	120	2900	4	52	2.9	120
40GDL6-12	11	6	132	2900	5.5	52	2.9	140
40GDL6-12	12	6	144	2900	5.5	52	2.9
40GDL6-12	13	6	156	2900	7.5	52	2.9
40GDL6-12	14	6	168	2900	7.5	52	2.9
40GDL6-12	15	6	180	2900	7.5	52	2.9
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
50GDL12-15	2	12	30	2900	2.2	57	3.5	113
50GDL12-15	3	12	45	2900	3	57	3.5	129
50GDL12-15	4	12	60	2900	4	57	3.5	149
50GDL12-15	5	12	75	2900	5.5	57	3.5	181
50GDL12-15	6	12	90	2900	5.5	57	3.5	190
50GDL12-15	7	12	105	2900	7.5	57	3.5	204
50GDL12-15	8	12	120	2900	7.5	57	3.5	212
50GDL12-15	9	12	135	2900	11	57	3.5	265
50GDL12-15	10	12	150	2900	11	57	3.5	273
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
50GDL12-25	1	12	25	2900	2.2	57	3.5	105
50GDL12-25	2	12	50	2900	4	57	3.5	119
50GDL12-25	3	12	75	2900	5.5	57	3.5	138
50GDL12-25	4	12	100	2900	7.5	57	3.5	157
50GDL12-25	5	12	125	2900	11	57	3.5	184
50GDL12-25	6	12	150	2900	11	57	3.5	191
50GDL12-25	7	12	175	2900	15	57	3.5	210
50GDL12-25	8	12	200	2900	15	57	3.5	229
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
50GDL18-15	2	18	30	2900	3	63	4	122
50GDL18-15	3	18	45	2900	4	63	4	142
50GDL18-15	4	18	60	2900	5.5	63	4	175
50GDL18-15	5	18	75	2900	7.5	63	4	189
50GDL18-15	6	18	90	2900	7.5	63	4	198
50GDL18-15	7	18	105	2900	11	63	4	252
50GDL18-15	8	18	120	2900	11	63	4	261
50GDL18-15	9	18	135	2900	15	63	4	280
50GDL18-15	10	18	150	2900	15	63	4	289
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
50GDL18-24	1	18	24	2900	3	63	4	122
50GDL18-24	2	18	48	2900	4	63	4	142
50GDL18-24	3	18	72	2900	7.5	63	4	175
50GDL18-24	4	18	96	2900	11	63	4	230
50GDL18-24	5	18	120	2900	11	63	4	247
50GDL18-24	6	18	144	2900	15	63	4	265
50GDL18-24	7	18	168	2900	18.5	63	4	274
50GDL18-24	8	18	192	2900	22	63	4	301
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
65GDL24-12	2	24	24	2900	3	63	4	122
65GDL24-12	3	24	36	2900	4	63	4	142
65GDL24-12	4	24	48	2900	5.5	63	4	175
65GDL24-12	5	24	60	2900	7.5	63	4	189
65GDL24-12	6	24	72	2900	7.5	63	4	252
65GDL24-12	7	24	84	2900	11	63	4	261
65GDL24-12	8	24	96	2900	11	63	4	280
65GDL24-12	9	24	108	2900	15	63	4	289
65GDL24-12	10	24	120	2900	15	63	4	298
65GDL24-12	11	24	132	2900	15	63	4	317
65GDL24-12	12	24	144	2900	18.5	63	4	346
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
65GDL24-24	1	24	24	2900	3	63	4	122
65GDL24-24	2	24	48	2900	5.5	63	4	175
65GDL24-24	3	24	72	2900	7.5	63	4	189
65GDL24-24	4	24	96	2900	11	63	4	262
65GDL24-24	5	24	120	2900	15	63	4	317
65GDL24-24	6	24	144	2900	18.5	63	4	346
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
80GDL36-12	2	36	24	2900	4	71	4.2	193
80GDL36-12	3	36	36	2900	5.5	71	4.2	227
80GDL36-12	4	36	48	2900	7.5	71	4.2	244
80GDL36-12	5	36	60	2900	11	71	4.2	292
80GDL36-12	6	36	72	2900	11	71	4.2	302
80GDL36-12	7	36	84	2900	15	71	4.2	322
80GDL36-12	8	36	96	2900	15	71	4.2	332
80GDL36-12	9	36	108	2900	18.5	71	4.2	365
80GDL36-12	10	36	120	2900	18.5	71	4.2	375
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
80GDL36-24	1	36	24	2900	4	71	4.2	193
80GDL36-24	2	36	48	2900	7.5	71	4.2	193
80GDL36-24	3	36	72	2900	11	71	4.2	227
80GDL36-24	4	36	96	2900	15	71	4.2	244
80GDL36-24	5	36	120	2900	18.5	71	4.2	292
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
80GDL54-14	2	54	28	2900	7.5	73	4	218
80GDL54-14	3	54	42	2900	11	73	4	267
80GDL54-14	4	54	56	2900	15	73	4	287
80GDL54-14	5	54	70	2900	18.5	73	4	320
80GDL54-14	6	54	84	2900	18.5	73	4	330
80GDL54-14	7	54	98	2900	22	73	4	373
80GDL54-14	8	54	112	2900	30	73	4	400
80GDL54-14	9	54	126	2900	30	73	4	421
80GDL54-14	10	54	140	2900	37	73	4	432
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
80GDL54-28	1	54	28	2900	7.5	73	4	218
80GDL54-28	2	54	56	2900	15	73	4	287
80GDL54-28	3	54	84	2900	18.5	73	4	320
80GDL54-28	4	54	112	2900	30	73	4	453
80GDL54-28	5	54	140	2900	37	73	4	493
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
100GDL72-14	2	72	28	2900	11	73	4.5	276
100GDL72-14	3	72	42	2900	15	73	4.5	298
100GDL72-14	4	72	56	2900	18.5	73	4.5	336
100GDL72-14	5	72	70	2900	22	73	4.5	381
100GDL72-14	6	72	84	2900	30	73	4.5	453
100GDL72-14	7	72	98	2900	30	73	4.5	466
100GDL72-14	8	72	112	2900	37	73	4.5	493
100GDL72-14	9	72	126	2900	37	73	4.5	582
100GDL72-14	10	72	140	2900	45	73	4.5	595
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
100GDL72-28	1	72	28	2900	11	73	4.5	276
100GDL72-28	2	72	56	2900	18.5	73	4.5	336
100GDL72-28	3	72	84	2900	30	73	4.5	453
100GDL72-28	4	72	112	2900	37	73	4.5	582
100GDL72-28	5	72	140	2900	45	73	4.5	595
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
100GDL100-30	1	100	30	2900	18.5	73	4.5	336
100GDL100-30	2	100	60	2900	30	73	4.5	453
100GDL100-30	3	100	90	2900	37	73	4.5	493
100GDL100-30	4	100	120	2900	55	73	4.5	640
100GDL100-30	5	100	150	2900	75	73	4.5	840
100GDL100-30	6	100	180	2900	75	73	4.5	855
100GDL100-30	7	100	210	2900	90	73	4.5	870
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
125GDL100-20	2	108	40	2900	18.5	74	4.5	292
125GDL100-20	3	108	60	2900	30	74	4.5	430
125GDL100-20	4	108	80	2900	37	74	4.5	463
125GDL100-20	5	108	100	2900	45	74	4.5	555
125GDL100-20	6	108	120	2900	55	74	4.5	640
125GDL100-20	7	108	140	2900	75	74	4.5	840
125GDL100-20	8	108	160	2900	75	74	4.5	855
125GDL100-20	9	108	180	2900	90	74	4.5	870
125GDL100-20	10	108	200	2900	90	74	4.5	955
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
125GDL100-30	1	100	30	2900	18.5	74	4.5	336
125GDL100-30	2	100	60	2900	30	74	4.5	453
125GDL100-30	3	100	90	2900	37	74	4.5	493
125GDL100-30	4	100	120	2900	55	74	4.5	640
125GDL100-30	5	100	150	2900	75	74	4.5	840
125GDL100-30	6	100	180	2900	75	74	4.5	855
125GDL100-30	7	100	210	2900	90	74	4.5	870
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
150GDL160-20	2	160	40	2900	30	78	4.5	422
150GDL160-20	3	160	60	2900	37	78	4.5	452
150GDL160-20	4	160	80	2900	55	78	4.5	613
150GDL160-20	5	160	100	2900	75	78	4.5	820
150GDL160-20	6	160	120	2900	75	78	4.5	836
150GDL160-20	7	160	140	2900	90	78	4.5	922
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
150GDL160-30	1	160	30	2900	30	78	4.5	422
150GDL160-30	2	160	60	2900	37	78	4.5	452
150GDL160-30	3	160	90	2900	55	78	4.5	613
150GDL160-30	4	160	120	2900	75	78	4.5	820
150GDL160-30	5	160	150	2900	90	78	4.5	922
150GDL160-30	6	160	180	2900	110	78	4.5	1210
150GDL160-30	7	160	210	2900	132	78	4.5	1360

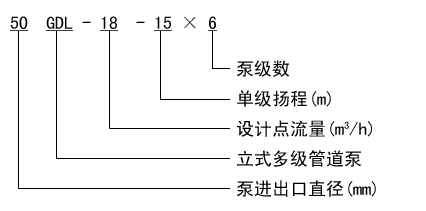

型号意义

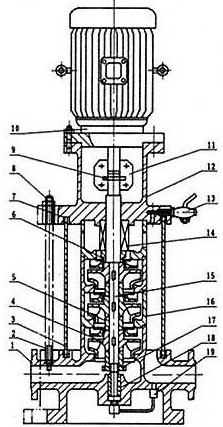

结构图

1	泵体	11	联轴器
2	拉紧螺栓	12	联接座
3	外筒	13	气嘴
4	叶轮	14	机械密封
5	叶轮挡套	15	轴
6	轴套	16	中段
7	密封垫	17	轴套螺母
8	螺母	18	轴瓦
9	销	19	回水管部件
10	电机

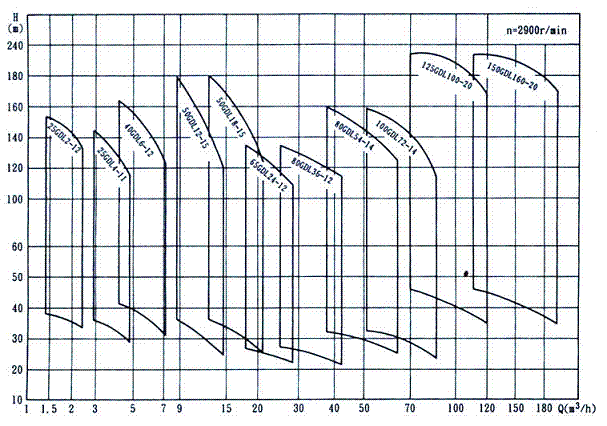

DL系列立式多级管道离心泵曲线图谱

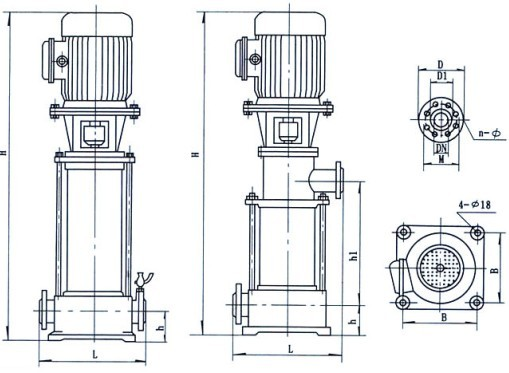

GDL系列立式多级管道离心泵安装尺寸图

型号	H1	L	B	4-φd1	进口法兰(J)
型号	H1	L	B	4-φd1	DN	N-φD2	φD
25GDL	60	00	200	4-φ18	25	4-φ14	85
40GDL	80	60	235	4-φ18	40	4-φ18	110
50GDL	100	60	235	4-φ18	50	4-φ18	125
65GDL	110	60	235	4-φ18	65	4-φ18	145
80GDL	130	420	00	4-φ18	80	8-φ18	160
100GDL	160	520	50	4-φ18	100	8-φ18	180
125GDL	160	500	400	4-φ18	125	8-φ18	210
150GDL	180	600	400	4-φ18	150	8-φ22	245

GDL系列立式多级管道离心泵安装说明

1、安装时管路重量不不应承受在泵上，否则易损环水泵；

2、泵瑟电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；

3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物，（如石块、铁砂等）以免水泵运行时损还过流部件；

4、安装进必须拧紧地脚螺栓，且每间隔一事实上时段应对泵过行检查防止其松动，以免水泵起动时发生剧烈振动而影响的性能；

5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程，为了防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在佳工况下运行，增长水泵的使用寿命；

6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；

7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；

8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。

GDL系列立式多级管道离心泵起动与停车

起动前准备

1、用手拔转联轴器，叶轮应无卡磨现象，转动灵活；

2、打开进口阀门，打开排气阀使液体充满整个泵腔，然后关闭排气嘴；

3、如输送热液体时，起动前应预热，升温速度为50℃/h，泵的预热是用所输送液体不断循环来达到，以使各部位受热均匀；

4、应先用手盘动GDL型立式多级泵几圈以使润滑水进入机械密封端面；

5、点动电机，确转向是否正确。

起动与运行

1、全开进口阀门，关闭吐出管路门；

2、接通电源，当泵达到正常转速后，逐渐打开吐出管路上的阀门，并调节到所需工况；

3、注意观察仪表读数，检查轴封泄漏情况，正常时机机械密封泄漏3漏/分，检查电机、轴承处温度≤70℃，如果发现异常情况，应及时处理。

停车

1、逐渐关闭吐出管路阀门；

2、关闭进口阀门；

3、如环境温度低于0℃。应将泵内液体放尽，以免冻裂水泵；

4、如长期停用，应将泵拆卸清洗，包装保管。

GDL系列立式多级管道离心泵维修与保养

运行中的维护和保养

1、进水管路必须高度密封，不能漏水、漏气；

2、禁止GDL型立式多级离心泵在汽蚀状态下长期运行；

3、禁止GDL型立式多级离心泵在大流量工况运行时，电机超电流长期运行；

4、定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；

5、GDL型立式多级离心泵在运行中应有专人看管，以免发生意外；

6、GDL型立式多级离心泵每运行500小时应对轴承进行加油；

7、GDL型立式多级离心泵进行长期运行后，由于机械磨损，使机组噪声及振动增大，应停车检查，必要进可更换易损零件及轴承，机组大修期一般为一年。

机械密封的维护与保养

1、机械密封润滑液应清洁无固体颗粒；

2、严禁机械封在干磨情况下工作；

3、起动前应盘动GDL型立式多级离心泵（电机）几圈，以免突然起动造成机械密封断裂损坏。

GDL系列立式多级管道离心泵故障原因及排除方法

故障现象	可能产生的原因	排除方法
1、水泵不出水	进水口阀门未打开，进出管路阻塞，叶轮流道阻塞电机运行方向不对，电机缺相转速很慢吸入管漏气泵没灌满液体，泵腔内有空气进口供水不足，吸程过高，底阀漏水管路阻力过大，泵选型不当	检查，去除阻塞物调整电机转向，紧固电机接线拧紧各密封面，排除空气打开泵上盖或打开排气阀，排尽空气停机检查、调整减少管路弯道，重新选泵
2、水泵流量不足	先按1原因检查管道、泵流道或叶轮部分阻塞，水垢沉积…… 电压偏低叶轮磨损	先按1排除去除阻塞物，重新调整阀门开度稳压更换叶轮
3、功率过大	超过额定流量使用吸程过高泵轴承磨损	调节流量，关小出口阀门降低更换轴承
4、杂音振动	管路支撑不稳液体混有气体产生汽蚀轴承损坏电机超载运行	稳固管路提高吸入压力，排气降低真空度更换轴承调整按5
5、电机发热	流量过大，超载运行局部摩擦电机轴承损坏电压不足	关小出口阀门检查排除更换轴承稳压
6、水泵漏水	机械密封磨损泵体有砂孔或破裂密封面不平整安装螺栓松懈	更换焊补或更换修整紧固

故障现象	可能产生的原因	排除方法
1、水泵不出水	进水口阀门未打开，进出管路阻塞，叶轮流道阻塞电机运行方向不对，电机缺相转速很慢吸入管漏气泵没灌满液体，泵腔内有空气进口供水不足，吸程过高，底阀漏水管路阻力过大，泵选型不当	检查，去除阻塞物调整电机转向，紧固电机接线拧紧各密封面，排除空气打开泵上盖或打开排气阀，排尽空气停机检查、调整减少管路弯道，重新选泵
2、水泵流量不足	先按1原因检查管道、泵流道或叶轮部分阻塞，水垢沉积…… 电压偏低叶轮磨损	先按1排除去除阻塞物，重新调整阀门开度稳压更换叶轮
3、功率过大	超过额定流量使用吸程过高泵轴承磨损	调节流量，关小出口阀门降低更换轴承
4、杂音振动	管路支撑不稳液体混有气体产生汽蚀轴承损坏电机超载运行	稳固管路提高吸入压力，排气降低真空度更换轴承调整按5
5、电机发热	流量过大，超载运行局部摩擦电机轴承损坏电压不足	关小出口阀门检查排除更换轴承稳压
6、水泵漏水	机械密封磨损泵体有砂孔或破裂密封面不平整安装螺栓松懈	更换焊补或更换修整紧固
