RY导热油泵结构简介

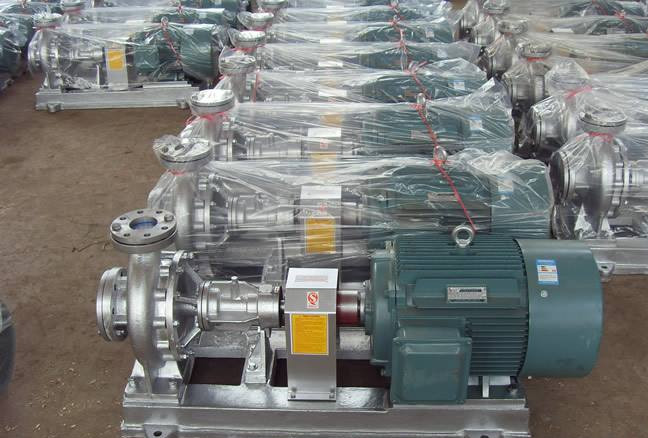

RY型热油泵为单级悬臂式结构分为脚支撑和中心支撑，泵的进口为轴向吸入，出口为中心垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。

RY系列导热油泵主要由壳体、转子、轴承、密封等部分组成，采用填料密封结构，附加耐温油封，起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。

RY系列导热油泵该泵从设计上改变了传统的热油泵结构，采用自然散热的冷却方式，减少了泵的体积，使结构简单，节约运行费用，安全可靠。

选型依据

导热油泵依据什么来选型的，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。

1、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用导热油泵材料和选用那一种轴封型式的重要依据。

2、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS(绝对)、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、导热油泵的位置是固定的还是可移的。

3、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

4、装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。

5、流量是选导热油泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。
