| 产品概述 | |
QJ-型潜水深井泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井撮地下水、也可用 于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用 |
|
| 产品特点 | |
|
1、电机、水泵一体、潜入水中运行，安全可靠。2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用3、安装、使用、维护方便简单占地面积小、不需要造泵房。4、结构简单，节省原材料。
潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

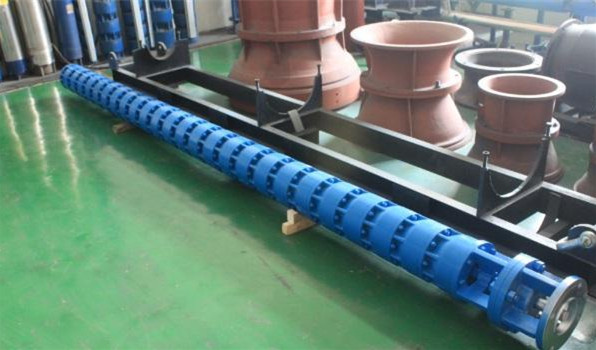

QJ型潜水深井泵结构说明
1、QJ型潜水深井泵由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水 电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的 压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。7、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。8、电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。
QJ型潜水深井泵使用条件1．潜水深井泵电源要求：(1)额定频率为50赫兹，电机端额定电压应保证为380+5％伏的三相交流电源(若用户电压为660伏时需特殊定货)。(2)变压器负载功率不应超过其容量的75％。(3)变压器距井较远时，应考虑输电线线压降，对功率大于45KW的电机，要求变压器到井口距离不超过20米，大于20米时，要求输电线规格比配电缆规格大两个等级，并考虑线压降。2．水质要求：(1)一般无腐蚀性清水。(2)水中含砂量不大于0.01％(质量比)。(3)酸碱度PH值在6．5-8．5范围内。(4)水中氯离子含量不大于400毫克／升。(5)硫化氢含量不大于1．5毫克／升。(6)水温不高于20℃。3．井筒要求：
正直、光滑、不得有凸起或井管错位现象，井内径不小于相应的机座号。

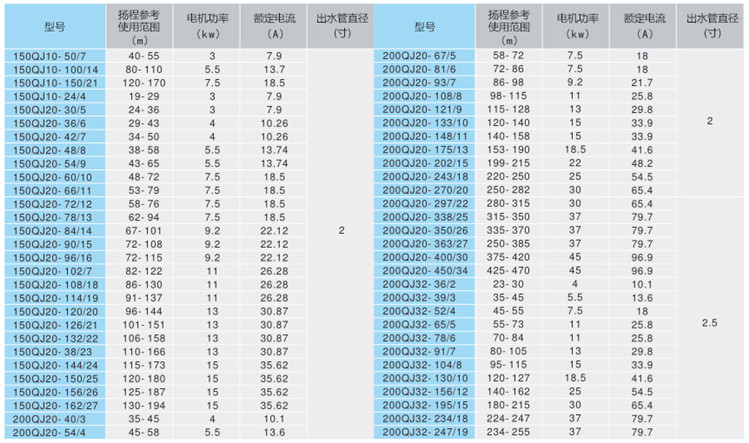

性能参数
150QJ20-156/24150-使用最小井陉QJ-井用潜水泵20-流量（m3/h）156-扬程（m） 24-叶轮级数
|
|
| 产品用途 | |
| 适用于从深井撮地下水、也可用 于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用 | |
| 性能参数 | |
  |
|
