结构说明

目前生产的Y型系列油泵有四种结构形式：单级悬臂式、两级悬臂式、两级两端支承式、多级节段式。

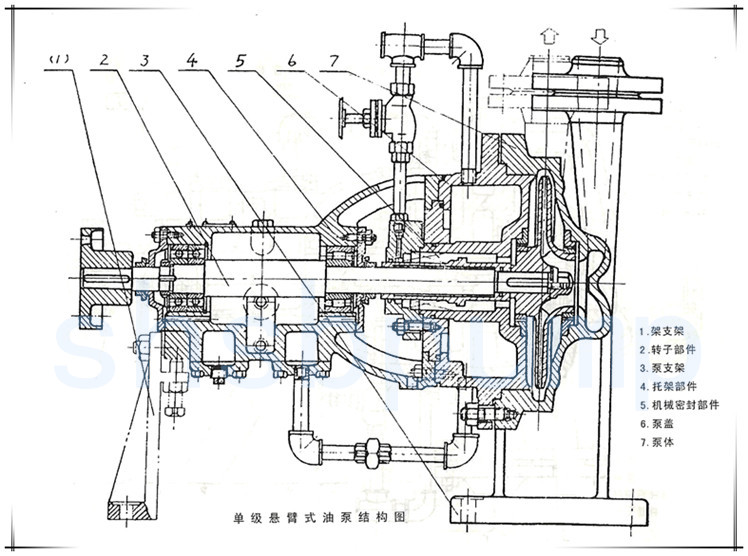

3.1单级悬臂式和两级悬臂式：

(1)壳体主要由泵体、泵盖组成，承受全部工作压力和介质温度引起的热负荷．两级悬臂式泵有级间隔板将两个叶轮隔开。

(2)转子部件由叶轮、叶轮螺母、轴与轴套组成，其轴向力的平衡，单级泵由叶轮上的平衡孔卸压，两级泵用叶轮背对背装置，来达到平衡。

(3)轴承采用滚动轴承，安装在托架内，对转子起支承作用，并可承受部分轴向力。轴承用稀油润滑，按需要可用水冷却。

(4)密封部分：在泵体、泵盖和叶轮上，分别装有可以更换的密封环，在级间隔板处，有隔板衬套和级间衬套．都用较小的径向间隙来减少泄漏。轴封采用标准的机械密封。

3.2两端专承式

 两端支承式，分为两级单吸和两级双吸两种，其基本结构与悬臂式相同，主要区别为泵轴穿过叶轮。由位于泵体两侧轴承架内轴承支承．泵轴两端都装有机械密封。

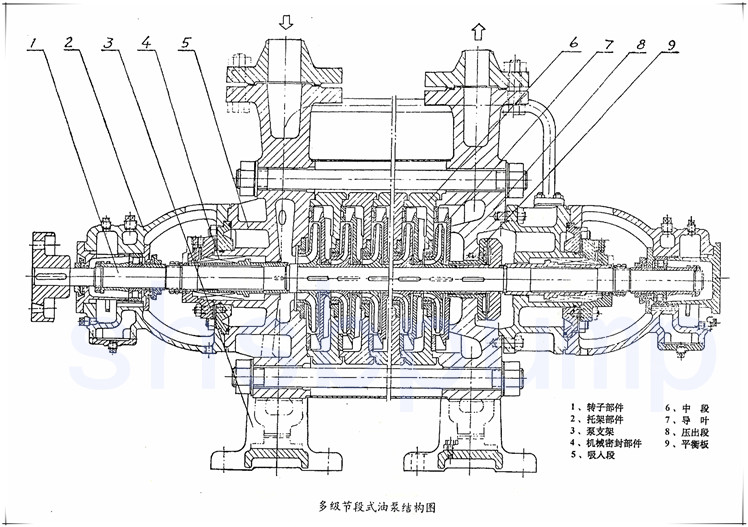

3.3多级节段式的首级叶轮为单吸式。两种形式基本相同。

(1)壳体主要由吸入段、中段、压出段和导叶等组成，承受全部工作和由介质温度引起的热负荷；各段之间用穿杠螺栓固定。

(2)转子部件主要由叶轮、轴、平衡盘与轴套组成。轴向力由平衡盘平衡。

(3)轴承部分：用滚柱轴承。以稀油润滑，并用水冷却。

(4)密封部分：在吸入段、中段和叶轮上。分别装有可以更换的密封环，相邻两叶轮间,有导叶衬套和叶轮挡套。保持较小的径向间隙。减少泄漏；轴封采用标准的机械密封。

3．4泵与防爆电机

泵一般均配带防爆电机，用加长的弹性联轴器联接；从联轴器端看泵，均为逆时针方向旋转(BY300-150×2和SY500-150×2型转向为顺时针)。泵与介质接触和受温度影响的零件材料。见4．<主要零件材料表>，供用户选用。泵的进出口方向均为垂直向上。

3．5机械密封部分：

Y型油泵采用的机械密封,均按JB1472-75规范设计，如使用单位无特殊要求，均采用103型单端面非平衡型机械密封,或109型单端面平衡型机械密封；配对材料按油类考虑．如有其他特殊要求，请在订货时提出。对于机械密封的选用、结构、安装、使用和维护，另见“机械密封安装使用说明书”
